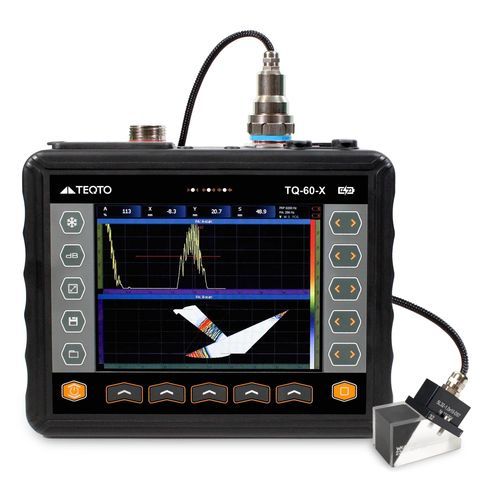

Rilevatore di difetti ad ultrasuoni TQ-60-X

a trasduttori multipli

Il TQ-60-X è un rilevatore di difetti a ultrasuoni ad alte prestazioni progettato per il funzionamento simultaneo con due sonde phased array a 64 canali e una varietà di scanner, compresi quelli a rullo e quelli combinati PA+TOFD. Con una frequenza di aggiornamento S-scan di 100 Hz, consente l'ispezione ad alta velocità delle saldature da entrambi i lati fino a 6-9 metri al minuto. Il dispositivo supporta anche fino a due canali TOFD, soddisfacendo gli standard di ispezione globali. È inclusa una modalità classica di rilevamento dei difetti. Un pacchetto software avanzato consente la raccolta automatica dei dati, l'elaborazione delle immagini e la visualizzazione 3D per una valutazione dettagliata.Ispezione delle saldature con tecniche phased array e TOFDScansione automatizzata con scanner 2DRilevamento dei difetti nelle strutture metallicheIspezione ad alta velocità e ad alta risoluzione di geometrie complesseAnalisi 3D post-scansione e reportisticaVantaggi operativi:Supporta la definizione completa della geometria della saldatura, comprese le differenze di spessore della parete, le dimensioni del cordone di copertura e la larghezza della zona termicamente alterataIl posizionamento universale e chiaramente strutturato della sonda sullo scanner garantisce l'allineamento preciso dei dati in una scansione unificataPossibilità di configurare fino a 4 gruppi di ispezione per ciascuna sonda phased arrayImmagini ad alta risoluzione con diversi tipi di scansione: - classica scansione a S - scansione a L ad angolo fisso - scansione LS combinata (scansione a S composta con oscillazione del fascio e movimento dell'apertura)Caratteristiche delle sonde:Canali phased array (PA):Configurazione del generatore: 16:128 (opzionale 32:128)Tensione di eccitazione: ±75 VPulse type: Impulso radioSincronizzazione: tramite encoder di posizione o a tempoGrado: 0-80 dB (passo di 0,5 dB)Gamma di frequenza operativa: 500 kHz - 20 MHzTasso di campionamento: 100 MHzRisoluzione ADC: 10 bitRisoluzione dati: 16 bitRegistrazione del segnale: Registrazione digitale di ogni forma d'ondaLunghezza massima della scansione A: fino a 10.000 puntiFrequenza di ripetizione degli impulsi: Fino a 20 kHzNumero di leggi focali: fino a 1024Livellamento della sensibilità: 2D per angolo e profondità (gamma TCG 60 dB, 32 punti con pendenza fino a 50 dB/μs)Tipi di messa a fuoco: profondità, percorso, distanza, autoDecimazione: 1:1 / 1:128Canali a singolo elemento (UT convenzionale):Numero di canali: 2 indipendentiTensione di eccitazione: ±200 VOGamma di frequenza operativa: 500 kHz - 20 MHzTasso di campionamento: 100 MHzGain: 0-110 dB (passi: 0,1 / 0,5 / 1 / 2 / 6 dB)Modalità di elaborazione: A-scan, B-scan, TOFDConnettori: 4 x Lemo 000Sfruttamento:Il costruttore di scansioni incorporato per ogni gruppo aumenta la flessibilità di impostazioneAnalisi dei difetti in tempo reale e dopo la scansione per una regolazione immediata dello scannerSpecifiche tecniche:Memorizzazione: USB flash o Ethernet (10/100 Mbps)Porte USB: 2 a bordo + hub per altre 5Dimensioni file dati: fino a 300 MBVelocità di scansione standard: 6-9 m/minLunghezza di scansione: 5000 misureDisplay: 8,5" TFT, 800x600, modalità di contrasto per la luce solareAlimentazione: 2 batterie intercambiabili, fino a 12 ore di funzionamentoAlimentazione esterna: 220 V ACOmportamento: da -35 °C a +50 °CDimensioni: 280 × 245 × 100 mmPeso: 2,5 kg (con batteria)Set di fornitura:Unità rilevatore di difetti TQ-60-X2 batterie ricaricabiliCaricabatteriaAlimentatore (220 V CA)Dispositivo di memorizzazione USBCustodia per il trasportoGuida rapida all'avvioBlocco di calibrazione (opzionale)Pacchetto software per analisi su PCCustodia per il trasporto robustaDettagli del prodotto - Accessori (da schema.org):Sonde phased array (varie configurazioni)Kit di sonde TOFDScanner a rulliScanner combinatiPA+TOFDBlocco di calibrazioneMonitor esterno (opzionale)Cavi encoderCaratteristiche / Specifiche tecniche:Modello: TQ-60-XCategoria: Rivelatore di difetti ad ultrasuoni phased arrayMarchio: TEQTOParray di fase: 2 x 64 canaliCanali TDF: fino a 2Tasso di aggiornamento della scansione: 100 HzVelocità di scansione: 6-9 m/minDisplay: 8,5" TFT, 800x600Alimentazione: 2 batterie intercambiabili, 12 ore di funzionamento, 220 V ACOTemperatura di funzionamento: da -35 °C a +50 °CDimensioni: 280 × 245 × 100 mmPeso: 2,5 kg
