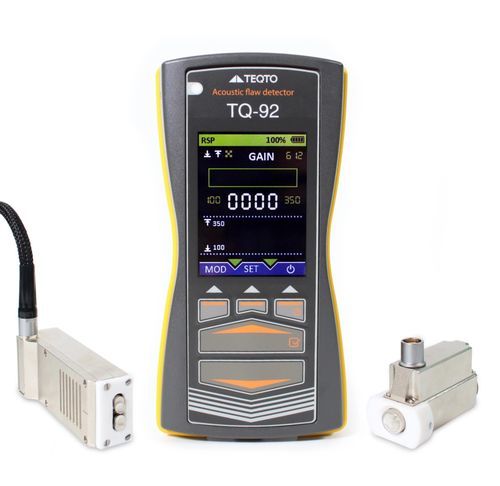

Rilevatore di difetti acustico TQ-92

a trasduttori multipliper CNDportatile

Il TQ-92 è uno strumento portatile progettato per rilevare delaminazioni e altri difetti materiali tramite la scansione manuale dell'area di ispezione. Lo strumento è indispensabile per i test non distruttivi di componenti incollati o laminati utilizzando l'Analisi di Impedenza Meccanica (MIA). - Applicazione: Test di laminati multistrato, materiali in fibra-laminato, incollaggio laminato-nido d'ape, incollaggio laminato-metallo, incollaggio metallo-metallo, saldatura metallica, brasatura metallo-feltro-metallo, schiume rigide e morbide, e laminati in legno. Vantaggi operativi: - Alta capacità di rilevamento e risoluzione spaziale entro un intervallo di ispezione da 0,15 mm a 13 mm - Unità elettronica ultraleggera e compatta per un lavoro sul campo confortevole - Accoppiamento a secco del sensore che elimina la necessità di liquido di accoppiamento - Indicazioni stabili e affidabili garantite dalla pressione costante del sensore a molla - Operazione semplice dello strumento e chiara interpretazione dei risultati dell'ispezione Vantaggi di costruzione: - Avvio rapido: formazione minima richiesta per i nuovi operatori - Facile calibrazione: calibrazione automatica del sensore sull'oggetto di ispezione - Funzionamento stabile e affidabile su superfici irregolari grazie al design del sensore a molla - Design del sensore personalizzato disponibile per combinazioni di materiali specifiche Possibili fonti di difetti materiali: - Danni da impatto di oggetti estranei - Grandine e fulmini - Perdita di resistenza causata dal calore - Variazioni di spessore - Danni da osmosi delle barche in vetroresina Specifiche tecniche: - Principio di misurazione: Analisi di Impedenza Meccanica (MIA) - Intervallo di ispezione con due trasduttori MIA: 0,15 mm a 13 mm / 0,006 a 0,5 pollici (a seconda delle proprietà del materiale) - Capacità di rilevamento dei difetti: Per componenti laminati: > dia 8 mm/0,3 pollice, Per incollaggi di leghe metalliche: > dia 0,5 mm/0,02 pollice con precisione di dimensionamento 8 mm, incollaggi di leghe metalliche >0,5 mm, precisione di dimensionamento <25% - Tipo di trasmettitore: Eccitazione a impulsi - Dimensioni dell'unità elettronica: 159 x 77 x 35 mm - Peso: 0,3 kg - Display: TFT a colori da 2,4 pollici, 240x320 - Batteria: 3 x NiMH, ≥2.700 mAh, fino a 20 ore di funzionamento - Interfaccia PC: USB - Ambientale: 10–50°C, fino al 98% di umidità a 20°C
