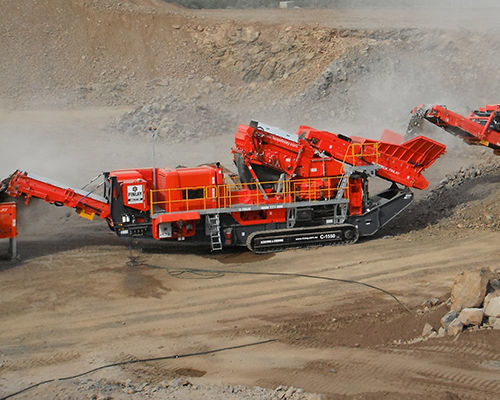

Frantoio a cono C-1550P

mobilecon motore dieselcingolato

Panoramica
Il Finlay C-1550P è un impianto mobile di frantumazione a cono autopropulso basato sul collaudato cono Finlay 1300 con trasmissione diretta. La macchina offre un pre-vaglio opzionale a singolo piano (2,45 x 1,52 m) per rimuovere o bypassare le finiture, un sistema di canalizzazione integrato per deviare o reinserire i materiali fini e la telematica T-Link montata di serie sulle unità applicabili.

Progettazione e funzionamento

• Impianto su cingoli autopropulso con ampia tramoggia/alimentatore e rilevamento automatico dei metalli con canale di scarico per proteggere il cono e ridurre i tempi di inattività.
• Modulo pre-vaglio opzionale (1 piano 2,45 m x 1,52 m) per rimuovere le fini prima della camera del cono.
• Convogliatore di alimentazione regolabile idraulicamente per funzionamento con pre-vaglio o alimentazione diretta al cono.
• Trasmissione a trasmissione diretta con frizione bagnata ad elevata efficienza e controllo elettronico della velocità del cono.
• Sistema idraulico di rilascio tramp con ripristino automatico per la protezione della camera.
• Sistema di canalizzazione integrato che consente il bypass o la reiniezione delle fini per ottimizzare la produttività e ridurre l'usura dei rivestimenti.
• Predisposizione per soppressione polveri fornita di serie (tubo e barre spray; pompa non inclusa).

Caratteristiche principali

• Regolazione CSS completamente idraulica con monitoraggio elettronico per la regolazione 'on-the-fly'.
• Trasmissione diretta a basso consumo tramite frizione bagnata.
• Sistema idraulico di rilascio con ripristino automatico per ridurre i fermi e proteggere la camera.
• Sistema di rilevamento metalli sul nastro di alimentazione con arresto automatico e sistema di scarico comandabile per rimuovere contaminanti metallici.
• Opzioni di bypass o reinserimento del pre-vaglio per migliorare il controllo prodotto, il rendimento dell'impianto e la durata dei rivestimenti.

Moduli e componenti

• Tramoggia / Alimentatore: tramoggia ad alta capacità con rilevamento metalli automatico e sistema di scarico; estensioni tramoggia opzionali.
• Convogliatore principale: nastro 1,2 m, barrette d'impatto e rivestimenti resistenti all'usura al punto di alimentazione, battiscopa su tutta la lunghezza, sensore livello; altezza di scarico ~3,8 m; capacità piramide ~81,6 m³ @ 40°.
• Convogliatore laterale pre-vaglio: convogliatore laterale ripieghevole idraulicamente per rimozione/scarico fini; larghezza nastro 650 mm.
• Frantoio a cono: camera Terex 1300 (1300 mm / 52") con indicatori di usura mantello/concavo; configurazione concavo medio-grossolana; CSS regolabile in marcia (min 24 mm — max 44 mm).
• Sottocarro: sottocarro su cingoli robusto; larghezza pattino 500 mm, velocità di avanzamento ~1,1 km/h, pendenza ~25°.

Telematica
Hardware e software T-Link forniti di serie sulle macchine applicabili per monitoraggio remoto e dati di performance (condizioni di abbonamento applicabili).

Specifiche tecniche

• Modello: C-1550P
• Marca: Finlay
• Diametro testa cono: 1300 mm (52")
• Potenza netta motore: Tier 3 — Cat C15 522 hp (390 kW) o Tier 4F — Scania 500 hp (368 kW) a seconda della variante
• Peso in trasporto: ca. 64.820 kg (142.903 lbs)
• Dimensioni trasporto (L x W x H): ca. 18,3 m x 3,0 m x 3,8 m
• Dimensioni di lavoro (L x W x H): ca. 19,25 m x 7,1 m x 6,0 m
• Pre-vaglio: piano superiore 2,45 m x 1,52 m, angolo ~23°
• Convogliatore laterale pre-vaglio: larghezza 650 mm, altezza scarico ~2,8 m, capacità 32,6 m³ @ 40°
• Convogliatore principale: larghezza 1,2 m, altezza scarico ~3,8 m, capacità ~81,6 m³ @ 40°
• Capacità tramoggia: ca. 8 m³ (larghezza posteriore 2,5 m; estendibile fino a 4,16 m)
• Intervallo CSS: min 24 mm — max 44 mm
• Inclusioni standard: rilevamento e scarico metalli sul nastro di alimentazione, predisposizione soppressione polvere, telematica T-Link (se applicabile).
