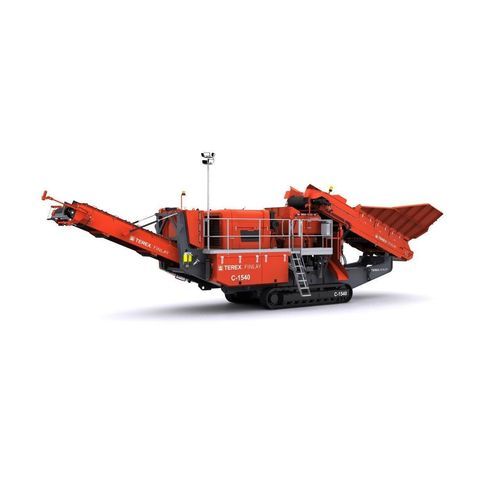

Frantoio a cono C-1540

mobilecon motore dieselad alta capacità

Panoramica
Il frantoio a cono mobile C-1540 a trasmissione diretta e a basso consumo è progettato per produttori di medie dimensioni e operatori di frantumazione a contratto. L’unità integra la collaudata camera cono Terex 1000 con alimentazione choke, sensore di livello integrato, apertura automatica in caso di intrusione e regolazione idraulica della chiusura (CSS). Un ampio gruppo tramoggia/alimentatore comprende rilevamento automatico dei metalli e scivolo di spurgo per rimuovere i contaminanti metallici e proteggere il cono, riducendo i tempi di fermo. Altri vantaggi: rapido avviamento, manutenzione agevole, elevato rapporto di riduzione, alta capacità produttiva e sistema di controllo elettronico avanzato.

Caratteristiche principali

• Trasmissione a trasmissione diretta tramite frizione per efficienza nei consumi.
• Sistema idraulico di rilascio dei corpi estranei con reset automatico per proteggere la camera.
• Rilevamento metalli sulla nastro di alimentazione con arresto automatico e scivolo di spurgo.
• Idraulica ausiliaria con sensore di carico per massimizzare l’efficienza dell’impianto.
• Tempi di avviamento rapidi e facile manutenzione.

Tramoggia / Alimentatore

• Capacità tramoggia: 5 m³ (6,5 yd³).
• Altezza di alimentazione: 2,8 m (9'2").
• Larghezza posteriore tramoggia: 2,1 m (6'10").
• Barra d’urto installata per ridurre il carico di impatto sul nastro di alimentazione.
• Porta posteriore ribaltabile per alimentazione ausiliaria del frantoio.
• Sistema automatico di rilevamento metalli e scivolo di spurgo per rimuovere contaminanti.

Camera del cono

• Camera cono Terex 1000 (1000 mm / 40").
• Intervallo di velocità albero contro: ~915–1010 rpm (indicativo).
• Controllo della velocità variabile per qualità prodotto costante.
• Regolazione idraulica CSS 'on the fly' con sistema di monitoraggio.

Nastro principale

• Larghezza nastro: 900 mm (36").
• Angolo di lavoro: circa 21°.
• Barre di impatto e rivestimenti antiusura al punto di alimentazione.
• Altezza di scarico: circa 3,3 m (10'10").
• Capacità standard di stoccaggio: ~53,5 m³ (70 yd³) @ 40°.

Sottocarro

• Larghezza delle pattini: 400 mm (16").
• Velocità di traslazione: circa 1,3 km/h.
• Pendenza massima operativa: circa 25°.

Sistema di rilevamento metalli e spurgo
Il rilevamento metalli sulla nastro di alimentazione con arresto automatico protegge il cono dai metalli presenti. Lo scivolo di spurgo rimuove i contaminanti metallici dalla macchina per ridurre danni e fermi macchina.

Telematica

• Hardware e software T-Link forniti di serie.
• Abbonamento dati gratuito incluso per un periodo definito (configurazione di fabbrica standard).

Specifiche tecniche

• Modello: C-1540
• Diametro testa cono: 1000 mm (40").
• Potenza netta motore (esempi): Tier 3 - CAT 261 kW; Tier 4F/Stage IV - Scania 257 kW.
• Peso di trasporto: circa 33.350 kg (73.524 lbs).
• Dimensioni di trasporto (approx.): H 3,45 m × W 2,75 m × L 15,55 m.
• Dimensioni di lavoro (approx.): H 4,35 m × W 3,9 m × L 14,9 m.
• Capacità tramoggia: 5 m³.
• Larghezza nastro principale: 900 mm.
• Altezza di scarico nastro principale: 3,3 m.
• Capacità standard di stoccaggio: ~53,5 m³ (@40°).
• Sottocarro: larghezza pattino 400 mm; velocità traslazione ~1,3 km/h; pendenza ~25°.
• Sistema di trasmissione: azionamento diretto tramite frizione.
• Sistemi di protezione: rilevamento metalli con auto-stop e scivolo di spurgo; rilascio idraulico con reset automatico.
