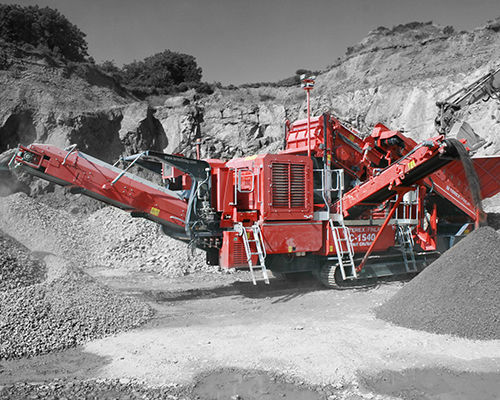

Frantoio a cono C-1540P

mobilecingolatoper materie minerali

Descrizione
Il Finlay C-1540P è un frantoio a cono mobile su cingoli progettato per applicazioni in aggregati e miniere a cielo aperto. Integra una camera a cono Terex 1000 (1000 mm / 40") con trasmissione idrostatica diretta e variabile, rilascio automatico dei blocchi e impostazione laterale chiusa regolabile idraulicamente (CSS). È disponibile un modulo pre-vaglio brevettato opzionale per deviare le fini prima della camera di frantumazione e migliorare la durata della camera. La tramoggia/alimentatore di grandi dimensioni dispone di rilevamento metalli con arresto automatico e di una condotta di spurgo controllabile per rimuovere contaminanti metallici e proteggere il cono.

CARATTERISTICHE (sintesi)

• Trasmissione idrostatica diretta del cono con controllo di velocità variabile per forma del prodotto costante ed efficienza produttiva.
• Modulo pre-vaglio opzionale per deviare le fini prima del cono, massimizzando il rendimento e riducendo l’usura della camera.
• Rilevamento metalli sulla nastro di alimentazione con arresto automatico e sistema di spurgo per proteggere il cono.
• Regolazione idraulica del CSS con monitoraggio per interventi "on the fly"; più impostazioni di velocità della testa del cono.
• Telematica T-Link di bordo per monitoraggio remoto e reportistica.

Tramoggia e alimentatore

• Capacità tramoggia: 5 m³ (6,5 yd³).
• Larghezza posteriore: 2,45 m (8').
• Larghezza nastro alimentazione: 1,05 m (42').
• Angolo di lavoro: 24° (alimentazione con pre-vaglio) / 21° (alimentazione diretta).
• Porta posteriore a ribalta per alimentazione ausiliaria e barra di impatto per ridurre il carico sul nastro.

Modulo di pre-vaglio (opzionale)

• Ponte superiore: 1,83 m x 1,22 m (6' x 4').
• Rimuove le fini prima della camera del cono per massimizzare la produzione e ridurre l’usura.

Camera a cono

• Camera cono Terex 1000: diametro testa 1000 mm (40").
• Gamma velocità albero contro: 840–940 rpm; cinque impostazioni di velocità della testa del cono.
• Regolazione idraulica del CSS con monitoraggio per interventi in marcia.

Scarico/spurgo metalli

• Rilevamento metalli sul nastro di alimentazione con arresto automatico; dispositivo di spurgo controllabile per rimuovere contaminanti metallici.

Cingoli / Sottocarro

• Larghezza scarpa: 500 mm (20").
• Velocità di tracciamento: circa 1,1 km/h.
• Pendenza operativa: fino a 25°.

Trasportatore principale

• Larghezza nastro: 900 mm (36").
• Altezza di scarico: 3,3 m (10'10").
• Barre antiurto e rivestimenti resistenti all’usura al punto di alimentazione; soppressione della polvere con tubi e barre di spruzzo (pompa non fornita).
• Capacità standard di stockpile: circa 53,5 m³ (70 yd³) a 40°.

T-Link Telematics

• Hardware e software telematico di bordo con abbonamento dati pluriennale fornito di serie per monitoraggio remoto e reportistica.

Caratteristiche / Specificazioni tecniche

• Potenza netta motore: esempi costruttore — Tier 3: Cat 350 hp / Tier 4F: Scania 350 hp (vedere scheda costruttore).
• Diametro testa cono: 1000 mm (40").
• Peso di trasporto: circa 88.670 lbs / 40.220 kg (valori indicativi).
• Dimensioni trasporto: H 3,45 m | L 16,9 m | W 2,6 m (esempi).
• Dimensioni lavoro: H 4,75 m | L 15,79 m | W 3,72 m (esempi).
• Tramoggia: 5 m³ (6,5 yd³).
• Pre-vaglio: ponte superiore 1,83 m x 1,22 m (6' x 4').
• Trasportatore principale: nastro 900 mm (36"); altezza scarico 3,3 m.
• Sottocarro: larghezza scarpa 500 mm (20"); velocità tracciamento ~1,1 km/h; pendenza 25°.
• Dettagli camera cono: Terex 1000 mm; gamma velocità 840–940 rpm; CSS idraulico con monitoraggio.
