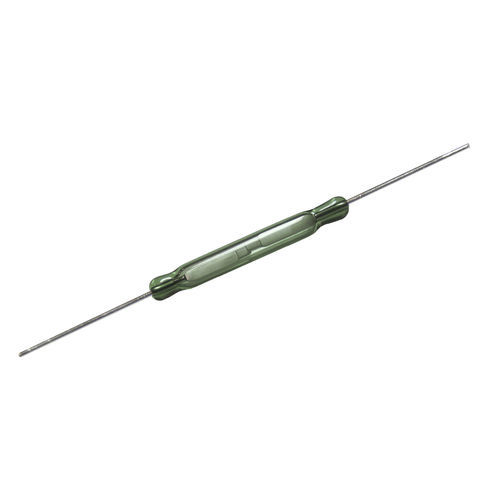

Microinterruttore a lamelle a secco sigillato ermeticamente in un involucro pieno di gas. Di tipo unipolare e monogiro (SPST), con contatti normalmente aperti e contenenti due lamelle ad azionamento magnetico.
L'interruttore è del tipo a doppia estremità e può essere azionato da un elettromagnete, da un magnete permanente o da una combinazione di entrambi. Il dispositivo è destinato all'uso in sensori, relè, contatori di impulsi o dispositivi simili.
Caratteristiche
ideale per relè e sensori reed di uso generale.
▪ Strati di contatto: rutenio su oro
▪ Tenuta superiore tra vetro e metallo e allineamento delle lamelle
conformi alla direttiva RoHS
Personalizzazione AT / Conduttori preformati
Oltre ai modelli standard, è possibile fornire prodotti personalizzati con le seguenti opzioni:
- Gamme di funzionamento e di rilascio secondo le specifiche del cliente
- Conduttori ritagliati e/o preformati
Bobine
Tutte le caratteristiche sono misurate utilizzando la bobina standard Philips. Per le definizioni della bobina standard Philips, consultare le "Note applicative" nella sezione Informazioni tecniche e applicative sugli interruttori Reed di questo catalogo.
Aspettativa di vita e affidabilità
I dati sulla durata di vita riportati di seguito sono validi per una bobina eccitata a 1,25 volte il valore massimo di funzionamento pubblicato per ciascun tipo della serie RI-03.
Condizioni a vuoto (frequenza di funzionamento: 100Hz)
Aspettativa di vita: min. 108 operazioni con un tasso di guasto inferiore a 10-9 con un livello di confidenza del 90%. Criteri di fine vita:
Criteri di fine vita:
Resistenza di contatto > 1Ω dopo 2 ms
Tempo di sgancio > 2 ms (aggancio o blocco del contatto).
Dati meccanici
La disposizione dei contatti è normalmente aperta; la finitura dei conduttori è stagnata; la massa netta è di circa 190 mg e può essere montata in qualsiasi posizione.
---
