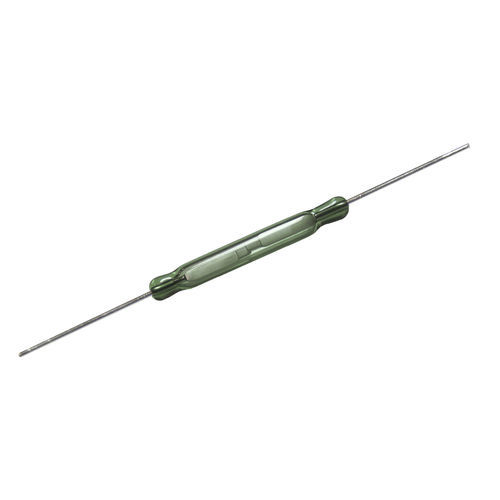

Microinterruttore a lamelle a secco sigillato ermeticamente in un involucro pieno di gas. Di tipo unipolare, a singola azione (SPST), con contatti normalmente aperti e contenenti due lamelle ad azionamento magnetico.
L'interruttore è del tipo a doppia estremità e può essere azionato da un elettromagnete, da un magnete permanente o da una combinazione di entrambi. Il dispositivo è destinato all'uso in sensori, relè, contatori di impulsi o dispositivi simili.
Caratteristiche
interruttore reed di uso generale
strati di contatto: oro, rutenio placcato
tenuta vetro-metallo e allineamento delle lamelle di livello superiore
eccellente aspettativa di vita e affidabilità
conformi alla direttiva RoHS
AT-Personalizzazione / Esecuzione di consegne
Oltre ai modelli standard, è possibile fornire prodotti personalizzati con le seguenti opzioni:
- Gamme di funzionamento e di rilascio secondo le specifiche del cliente
- Piombi ritagliati e/o eseguiti
Bobine
Tutte le caratteristiche sono misurate utilizzando la bobina standard Philips. Per le definizioni della bobina standard Philips, consultare le "Note applicative" nella sezione Informazioni tecniche e applicative sugli interruttori Reed di questo catalogo.
Aspettativa di vita e affidabilità
I dati sulla durata di vita riportati di seguito sono validi per una bobina eccitata a 1,25 volte il valore massimo di funzionamento pubblicato per ciascun tipo della serie RI-23.
Dati meccanici
La disposizione dei contatti è normalmente aperta; la finitura dei conduttori è stagnata; la massa netta è di circa 190 mg e può essere montata in qualsiasi posizione.
Shock
Gli interruttori sono testati in conformità alla norma "IEC 68-2-27", prova Ea (accelerazione di picco 150 G, mezza onda sinusoidale; durata 11 ms). Un urto di questo tipo non provoca la chiusura di un interruttore aperto (senza campo magnetico), né l'apertura di un interruttore tenuto chiuso da una bobina da 80 AT.
Specifiche tecniche
Forma dei contatti: A
---
