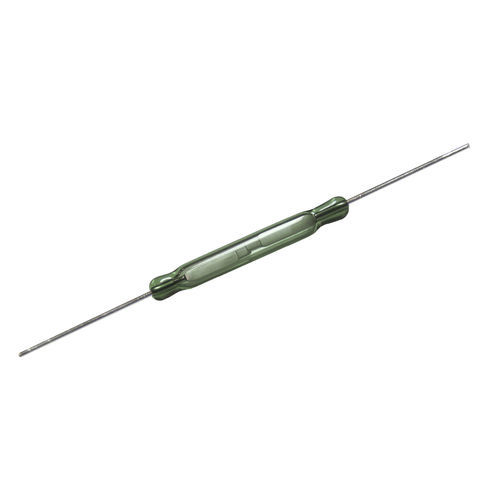

Microinterruttore differenziale ravvicinato a secco sigillato ermeticamente in un involucro di vetro riempito di gas. Di tipo unipolare, a singola corsa (SPST), con contatti normalmente aperti e contenenti due lamelle ad azionamento magnetico.
L'interruttore è del tipo a doppia estremità e può essere azionato da un elettromagnete, da un magnete permanente o da una combinazione di entrambi. Il dispositivo è destinato all'uso in applicazioni con una piccola isteresi nel comportamento di commutazione.
Caratteristiche
interruttore reed differenziale chiuso
strati di contatto: rutenio su oro
tenuta vetro-metallo e allineamento delle lame superiori
conformità alla direttiva RoHS
AT-Personalizzazione / Esecuzione di consegne
Oltre ai modelli standard, è possibile fornire prodotti personalizzati con le seguenti opzioni:
- Gamme di funzionamento e di rilascio secondo le specifiche del cliente
- Piombi ritagliati e/o eseguiti
Bobine
Tutte le caratteristiche sono misurate utilizzando la bobina standard Philips. Per le definizioni della bobina standard Philips, consultare le "Note applicative" nella sezione Informazioni tecniche e applicative sugli interruttori Reed di questo catalogo.
Aspettativa di vita e affidabilità
I dati sulla durata di vita riportati di seguito sono validi per una bobina eccitata a 1,5 volte il valore di funzionamento massimo pubblicato per ciascun tipo della serie RI-06.
Aspettativa di vita: almeno 108 operazioni con un tasso di guasto inferiore a 10-9 con un livello di confidenza del 90%.
Criteri di fine vita:
Resistenza di contatto > 1Ω dopo 2 ms
Tempo di sgancio > 2 ms (aggancio o blocco del contatto).
Dati meccanici
La disposizione dei contatti è normalmente aperta; la finitura dei conduttori è stagnata; la massa netta è di circa 190 mg e può essere montata in qualsiasi posizione.
---
