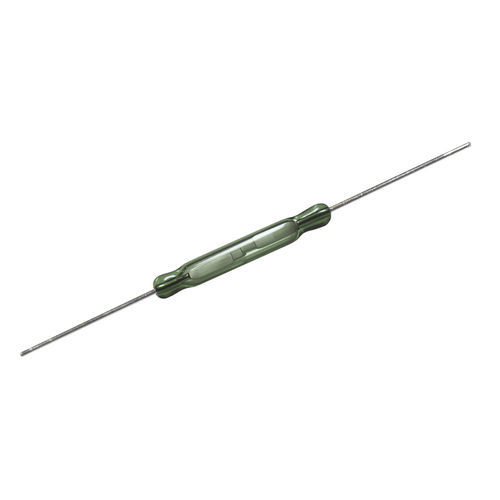

Interruttore differenziale chiuso pico dry-reed sigillato ermeticamente in un involucro di vetro riempito di gas. Di tipo unipolare, a singola corsa (SPST), con contatti normalmente aperti e contenente due lamelle ad azionamento magnetico.
L'interruttore è del tipo a doppia estremità e può essere azionato da un elettromagnete, da un magnete permanente o da una combinazione di entrambi. Il dispositivo è destinato all'uso in sensori, relè, contatori di impulsi o dispositivi simili.
Caratteristiche
interruttore reed differenziale chiuso
strati di contatto: rutenio su oro
tenuta vetro-metallo e allineamento delle lamelle superiori
conformità alla direttiva RoHS
AT-Personalizzazione / Fili preformati
Oltre ai modelli standard, è possibile fornire prodotti personalizzati con le seguenti opzioni:
- Gamme di funzionamento e di rilascio secondo le specifiche del cliente
- Conduttori ritagliati e/o preformati
Bobine
Tutte le caratteristiche sono misurate utilizzando la bobina standard Philips. Per le definizioni della bobina standard Philips, consultare le "Note applicative" nella sezione Informazioni tecniche e applicative sugli interruttori Reed di questo catalogo.
Aspettativa di vita e affidabilità
I dati sulla durata di vita riportati di seguito sono validi per una bobina eccitata a 1,5 volte il valore massimo di funzionamento pubblicato per ciascun tipo della serie RI-05.
Dati meccanici
La disposizione dei contatti è normalmente aperta; la finitura dei conduttori è stagnata; la massa netta è di circa 100 mg e può essere montata in qualsiasi posizione.
Forma del contatto: A
Capacità di commutazione: 10 W/VA Max.
Tensione di commutazione: 200 Vdc Max.
Corrente di commutazione: 400 mA max.
Lunghezza del vetro: 13,2 mm (0,520 pollici)
Diametro: 0,071" (1,8 mm)
---
