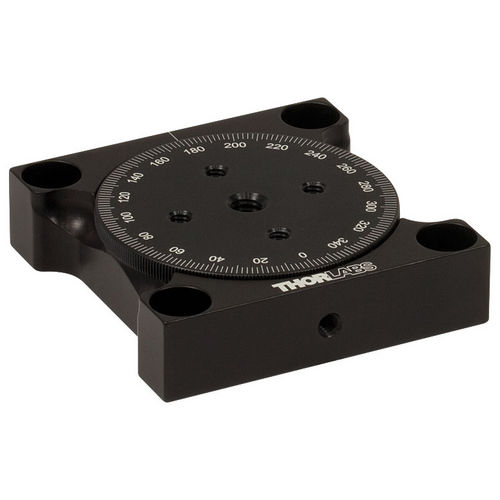

Piastra di posizionamento rotativa

manuale1 asse

La rotazione continua chiudibile a chiave 360° delle caratteristiche Doppio-Ha spinto il disegno del cuscinetto orizzontale o il verticale che monta il supporto manuale di rotazione RP01 è una piattaforma redditizia per un complessivo optomechnical che richiede la rotazione regolare e gioco-libera. Il doppio disegno del cuscinetto assiale è attuato manualmente, 360º d'offerta rotazione continua capace di accettare i carichi verticali fino a 50 chilogrammi quando la piattaforma è montata orizzontalmente. Una volta montata verticalmente, la piattaforma è capace di accettare i carichi di fino a 9 chilogrammi. Facile--legga la scala radiale è contrassegnato ogni 2º. Una volta che una posizione è stata regolata, un conveniente, vite di arresto attuata balldriver blocca la piattaforma sul posto. Quattro che il angolo ha individuato 1/4 " (M6) fori accecati sono spaziati convenientemente per la legatura diretta ad una tabella o ad un breadboard ottica.
