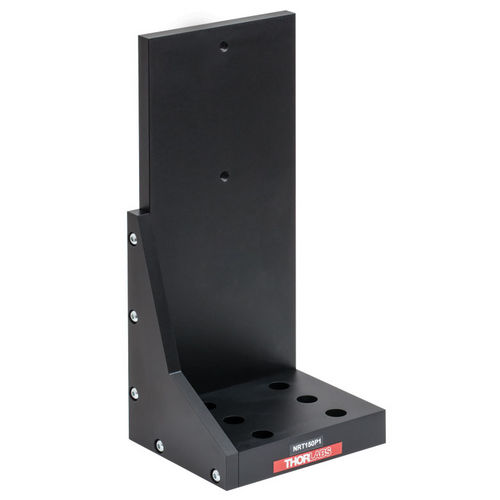

Piastra di posizionamento lineare NRT Series

a motore2 assi

Profilo basso 150 millimetri di corsa lineare Ente di alluminio leggero Risoluzione di Microstepping XYZ configurabile Lima facoltativa di calibratura Introduzione Le serie NRT di posizionamento delle fasi sono adatte idealmente per le applicazioni che richiedono la corsa lunga, l'alta precisione e l'alta capienza di carico quali la misura ed il controllo. La piattaforma principale è sostenuta dai quattro cuscinetti ricircolanti dell'elemento portante di sfera montati alle rotaie di guida lineari precisamente state allineate, che sono insieme capaci di fornitura del movimento regolare per i carichi fino a 20 chilogrammi. Un leadscrew gioco-libero produce la traduzione regolare che direttamente è determinata da un motore passo a passo bifase capace di 25.600 microsteps per giro, così rendente una risoluzione posizionale meno di di 100 nanometro. Gli interruttori di limite magnetici concedono dirigersi e sovreccitare la protezione sia nei sensi di andata che d'inversione. Il motore passo a passo utilizzato nella fase NRT ha 50 diversi denti magnetici ed idealmente è adatto per le applicazioni microstepping. Oltre all'aumento evidente nella risoluzione fornita dall'aumento dei punti per giro da 200 a 25.600, microstepping anche tiene conto movimento a bassa velocità molto più piccolo e più regolare che l'angolo discreto di punto 1.8o e di conseguenza, abbassare il rumore vibratorio. L'uso di un leadscrew trapezoidale in serie NRT inoltre fornisce un certo numero di benefici sopra altro, stili più comuni del filetto. I benefici comprendono la durevolezza migliore, attrito più basso dovuto qualità di superficie migliore e pochissimo backdrive, che elimina l'esigenza del meccanismo di frenaggio richiesto comunemente con le viti della sfera. Le serie NRT di fasi sono compatto, permettente di installare gli esperimenti nelle posizioni dove lo spazio è minimo. Due fasi possono direttamente essere impilate in una configurazione DI X-Y o, con l'uso del montaggio verticale NRT150P1 - la staffa, tre fasi può essere montata in una configurazione di XYZ come descritto sopra. Alternativamente, il NRT150P1 può direttamente essere attaccato ad una tabella ottica per le applicazioni che richiedono un asse della traduzione verticale. Queste varie configurazioni sono realizzate facilmente usando l'assortimento delle viti di montaggio che sono spedette con il NRT150P1. Lima di calibratura La calibratura permette all'assistente di correggere per tutti gli errori meccanici inerenti al sistema. Le componenti meccaniche, quali il leadscrew ed i collegamenti, possono essere lavorate soltanto all'interno di certa tolleranza, per esempio il leadscrew può essere nominalmente 1mm ma realmente 1.0005mm, dando un errore dei 0.5 micron. In pratica, questi errori si accumulano da un certo numero di fonti, comunque sono ripetibili e quindi, possono essere compensati. Durante la calibratura, l'errore posizionale totale è misurato a tantissimi punti e questi errori sono immagazzinati come sguardo sulla tabella (LUT). Il LUT è conservato come lima di calibratura, una lima per ogni asse su una fase particolare. Queste lime allora sono collegate all'asse adatto come componente del processo di associazione della fase eseguito usando il programma di utilità di Config di appartamento. Ogni volta che la fase è spostata, il LUT è consultato per accertare del movimento preciso richiesto di realizzare la posizione esigente. L'uso di una lima di calibratura è facoltativo. Senza esso, la ripetibilità e la risoluzione della fase sono inalterate, ma nessuna compensazione è fatta per aumentare l'esattezza. La calibratura deve essere chiesta a periodo di ordine. Regolatore compatibile La serie NRT può essere determinata dai regolatori del motore passo a passo del Thorlabs, quale il BSC101, che viene con il relativo proprio pacchetto di programmi dedicato; tuttavia, tutto il regolatore di terzi può anche essere usato. Una volta unita con il nostro regolatore del motore passo a passo del apt BSC101, la fase NRT di traduzione fornisce una risoluzione micro-fare un passo di 40 nanometro e le velocità di fino a 12 mm/s.
