Staffe di montaggio e piastre a soffietto per rotaie da 50 mm e 75 mm
- Montaggio e supporto di guide verticali da 50 mm e 75 mm
- Staffe ad angolo retto per montaggio su breadboard e angoli
- Piastre di rinforzo per gomiti e raccordi a T
Caratteristiche
- Staffe a 90° per montaggio su scheda madre e angoli della guida
- Le piastre a soffietto rinforzano i gomiti e le giunzioni a T
- Compatibili con rotaie quadrate da 50 mm, 50 mm x 75 mm o 75 mm
Questi accessori permettono il montaggio verticale di rotaie ottiche con lati da 50 mm o 75 mm. Le staffe ad angolo retto possono essere utilizzate come supporti angolari per le rotaie o per il montaggio diretto sulle nostre breadboard e tavole ottiche. Le piastre a soffietto sono utilizzate per rinforzare gli angoli di costruzione delle rotaie.
Gli accessori Thorlabs per gli assemblaggi realizzati con guide da 50 mm o 75 mm includono dadi a T, viti per canali a basso profilo, giuntatori per guide e un inserto per canali in plastica da usare come parapolvere, porta pannelli o router per cavi.

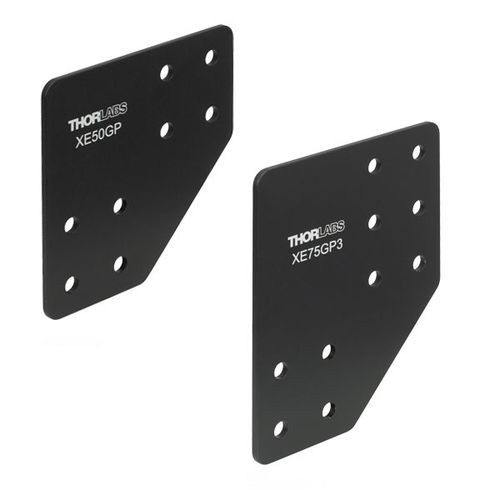

Piastre a soffietto a gomito
- Collegare due rotaie a un gomito di 90
- 1/8" (3,2 mm) di spessore in alluminio anodizzato
- Per l'uso con viti a profilo basso 1/4"-20 (M6 x 1,0) e dadi a T (venduti separatamente; vedi tabella a destra per i dettagli)
Piastre di raccordo a T
- Collegare due o tre rotaie in una giunzione a tre vie
- 1/8" (3,2 mm) di spessore in alluminio anodizzato
- Per l'uso con viti a profilo basso 1/4"-20 (M6 x 1,0) e dadi a T (venduti separatamente; vedere la tabella a destra per i dettagli)
---
