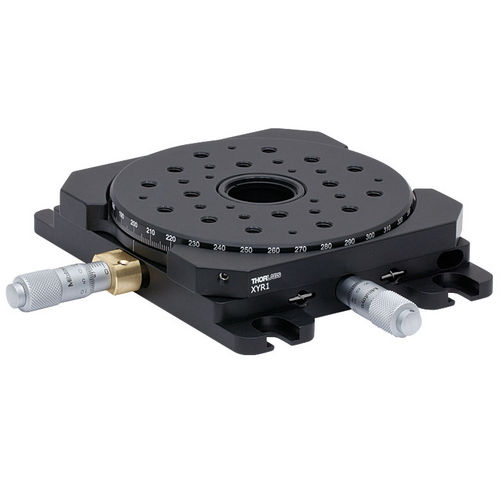

Posizionatore manuale XYR1

rotativo1 asseanalogico

L'XYR1 è una traslazione profonda dell'asse XY a basso profilo con rotazione continua intorno all'asse Z. Il foro centrale passante filettato SM1 consente di utilizzare il palcoscenico in un'applicazione di imaging che richiede l'illuminazione da sotto il campione. Il palco contiene una serie di fori filettati da 1/4"-20 (M6) e 8-32 (M4) per il montaggio di campioni e componenti. Inoltre, il palco ha otto fori filettati da 4 a 40 fori intorno al foro passante centrale in modo che possa essere utilizzato con il sistema di gabbie Thorlabs da 30 mm o 60 mm senza l'uso di adattatori. I micrometri degli assi X e Y sulla traslazione DeepL hanno un campo di corsa di 1/2" (13 mm). Una scala angolare incisa lungo il bordo esterno della superficie di montaggio del palcoscenico permette all'utente di impostare l'orientamento angolare del palcoscenico, che può essere fissato con una vite di bloccaggio. Il blocco dell'asse di rotazione non impedisce la traslazione lungo gli assi X e Y. Per evitare che i componenti collegati interferiscano con la rotazione o la traslazione del palco, la superficie superiore della piattaforma di rotazione si trova al di sopra del telaio dell'XYR1.
