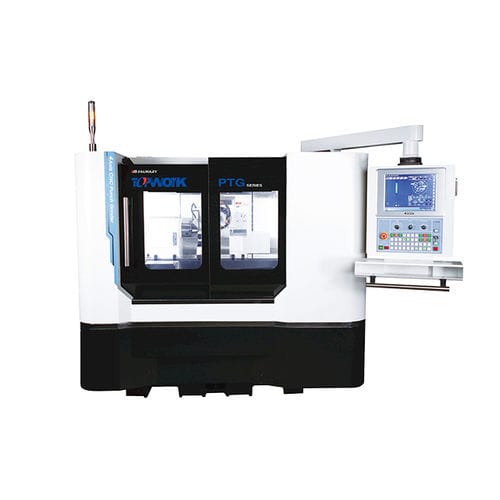

Rettificatrice per punzoni PTG-32

per lamiera metallicaper pezzo singoloorizzontale

Dotato di un controllore CNC Delta OPEN e di una HMI sviluppata da Topwork, il software PunchSmart offre un funzionamento intuitivo e soluzioni versatili per la rettifica dei punzoni. 7 moduli di punzonatura integrati - facili da configurare e personalizzare Generazione e simulazione automatica del percorso - rettifica precisa e senza collisioni Rettifica a ciclo unico e ravvivatura in corso d'opera con compensazione automatica per un'elevata efficienza e precisione Il mandrino adotta 5 cuscinetti a sfera di precisione a contatto obliquo. La potenza è aumentata a 5HP. Il centro di massa del mandrino si trova proprio al centro dell'asse Z, garantendo così la stabilità. Mandrino della ruota Il mandrino adotta 5 cuscinetti a sfera a contatto angolare di precisione. La potenza è aumentata a 5HP. Il centro di massa del mandrino si trova proprio al centro dell'asse Z, garantendo così la stabilità. Supporto a forma di V Quando il punzone viene molato, il supporto viene utilizzato per migliorare la stabilità della molatura. Il supporto a V con regolazione bilaterale può ridurre i tempi di calibrazione. Testa di lavoro Il cono MT4 della testa di lavoro adotta l'azionamento diretto per migliorare la precisione di indicizzazione. È dotata di un mandrino a sei griffe, con un diametro compreso tra 3 e 32 mm, che può adattarsi liberamente ai diversi diametri dei pezzi. Dispositivo di ravvivatura standard Il dispositivo di ravvivatura standard è costituito da un diamantatore conico o può essere aggiornato con un dispositivo di ravvivatura a disco diamantato per ravvivare la mola durante il processo, in modo da garantire la precisione di rettifica dei punzoni e migliorare l'efficienza di rettifica.
