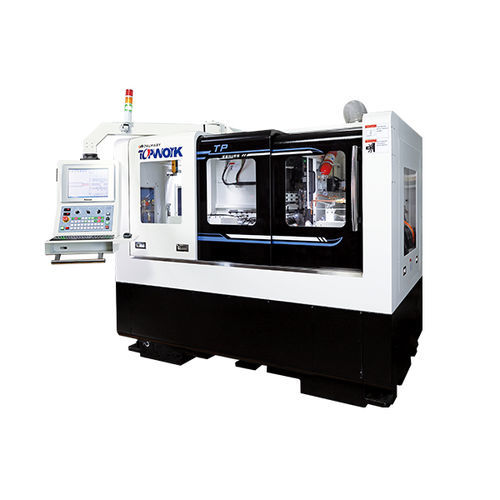

Rettificatrice cilindrica TP-4

senza centriper attrezzi da taglioorizzontale

TP-4 è una smerigliatrice cilindrica a controllo numerico ad alta precisione con due mole che operano simultaneamente per la rettifica di materiali cilindrici di utensili da taglio e punzoni. Questo modello viene utilizzato dopo la rettifica senza centri e prima di eseguire il lavoro di pre-processo sulla rettificatrice per utensili 5-axix. Ha trovato applicazione in diversi settori industriali, soprattutto nell'industria degli utensili di alta precisione, nell'industria degli stampi e nell'industria dei componenti elettronici e medicali. TP-4 è in grado di soddisfare tutte le esigenze applicative per la rettifica del metallo duro e degli sbozzi di frese, punte e forme. La macchina è conforme alla norma ISO 230-2 e garantisce una precisione di posizionamento ripetuta (R) di 2 µm e una precisione di posizionamento (A) di 4 µm. I grezzi per utensili da taglio coprono una gamma di diametri da 0,1 a 20 mm. La lunghezza massima di affilatura è di 330 mm e il rapporto lunghezza/diametro è fino a 350x D. Caratteristiche Struttura della macchina Il basamento della macchina è progettato come struttura scatolare, dotata di mandrini a doppia mola (asse X e U); gli assi Z e W adottano una struttura ad assi paralleli di alta precisione, che mostra la capacità di rettificare con passaggi di sgrossatura in modo numeroso, nonché di sgrossare e rifinire in un unico passaggio. Analisi CAE I parametri di simulazione affidabili della struttura meccanica del TP-4 sono ottenuti attraverso l'analisi agli elementi finiti sulla simulazione dei valori modali meccanici. L'eccezionale funzione di risposta in frequenza viene acquisita mediante test su analizzatori di spettro e accelerometri, toccando i componenti meccanici più importanti e simulando i valori modali complessivi. Questa funzione viene ulteriormente importata nel software di analisi modale,
