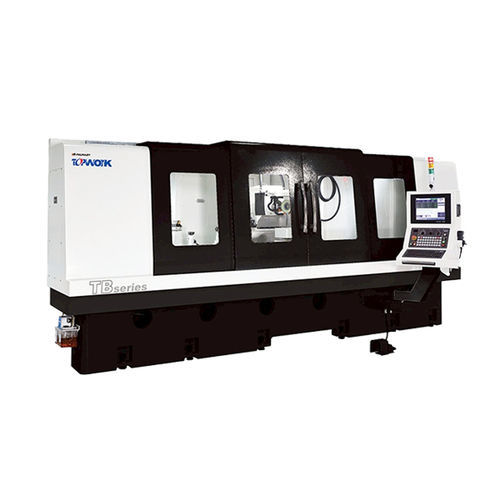

Rettificatrice per attrezzi TB series
orizzontalea colonnaCNC

Rettificatrice per attrezzi - TB series - Topwork Industry Co., Ltd. - orizzontale / a colonna / CNC
Rettificatrice per attrezzi - TB series - Topwork Industry Co., Ltd. - orizzontale / a colonna / CNC
Aggiungi ai preferiti
Confronta con altri prodotti

Vuoi acquistare direttamente?
Vai sul nostro Shop.

Caratteristiche

Applicazioni
per attrezzi
Struttura
orizzontale, a colonna
Tipo di ordine
CNC
Numero di assi
5 assi, 6 assi, 4 assi
Altre caratteristiche
di precisione
Velocità del mandrino

Min.: 1.000 rpm
(6.283 rad.min-1)

Max.: 10.000 rpm
(62.832 rad.min-1)

Potenza

2 kW
(2,72 hp)

Corsa X

1.500 mm, 2.000 mm
(59,06 in, 78,74 in)

Corsa Y

250 mm
(9,84 in)

Massa della macchina

9.500 kg, 10.000 kg
(20.943,91 lb, 22.046,23 lb)

Descrizione

La Serie TB offre soluzioni avanzate di rettifica a 4, 5 e 6 assi con servocontrollo completo, garantendo precisione e adattabilità superiori. Progettata per gestire brocce lunghe fino a 2000 mm e con diametri da 20 mm a 125 mm, supporta un'ampia gamma di applicazioni. Dalle brocce piatte e rotonde a quelle elicoidali complesse, le operazioni di riaffilatura vengono eseguite con una precisione eccezionale. Specifiche tecniche Asse Z - 200 mm / 188 mm Asse A - 360 Asse B - 0˚ ~ - 90 ˚ Asse C - ±30 Distanza tra centro e tavola - 190 mm Distanza tra i centri - 1500 mm / 2000 mm Contropunta Conicità - MT5 Dati utensile Diametro minimo - Ø 20 mm Diametro massimo - Ø 150 mm Peso massimo del pezzo - 150 kg Mandrino di rettifica Diametro mola - Ø50~ Ø150 Comando Tipo - MITSUBISHI / FANUC Tipo - MITSUBISHI / FANUC Macchina L x P x A - 5000 (6000) x 2043 x 1950 mm

---
