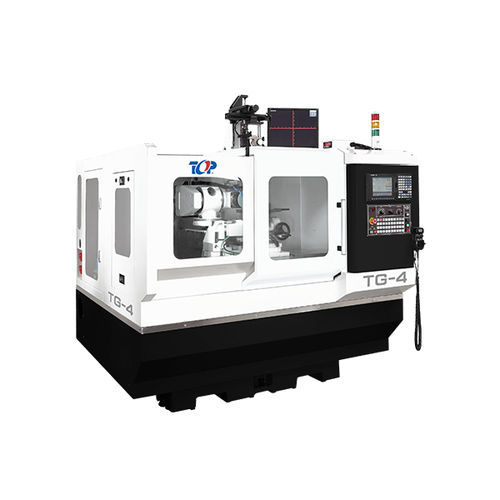

Affilatrice CNC T series

automaticadi precisione

TM/TG-S Macchina per la riaffilatura di frese da taglio Dotata di un sistema di telecamere per un preciso allineamento dei denti, particolarmente efficace per gli utensili di piccolo modulo. Adatta per la riaffilatura di: frese per skiving, frese elicoidali, frese per ingranaggi cilindrici, frese per ingranaggi a spirale TM/TG-H Macchina per la riaffilatura di frese a creatore Progettata con tre assi lineari e un asse rotativo, è ideale per la riaffilatura di frese a creatore a profilo dritto. HMI integrato con interfaccia grafica per una facile impostazione di angoli e parametri Percorso di affilatura NC generato automaticamente per un funzionamento efficiente Offre un'accuratezza di grado AA, garantendo una riaffilatura di precisione Specifiche tecniche Asse Z - 200 mm Asse C - ∞ Asse A - -15 ˚ ~ 45 ˚ Asse B - -5º ~ 5º Traslazione rapida X - 6 m/min Traslazione rapida Y - 6 m/min Traslazione rapida Z - 6 m/min Traslazione rapida C - 50 rpm Traslazione rapida A - Manuale Traslazione rapida B - Manuale Risoluzione lineare - 0,001 mm Risoluzione radiale - 0,001 Motore degli assi Asse X - 1 kw Asse Y - 1 kw Asse Z - 1 kw Asse C - 0,4 kw Asse A - N/A Asse B - N/A Data dell'utensile Diametro minimo - 15 mm Diametro massimo di tornitura - 140 mm Lunghezza massima del pezzo - 180 mm Mandrino di rettifica Diametro massimo della mola - 150 mm Attrezzatura Conico - MT2 / MT3 / MT4 Sistema di raffreddamento Motore di raffreddamento - 1/8 HP Controllo Modello - MITSUBISHI Macchina L x P x A - 2080 x 1870 x 2230 mm Accessori standard Paraspruzzi completo Lampada alogena Sistema di lubrificazione automatica Flangia per mola Bullone di livellamento / blocco Cassetta degli attrezzi / Strumento di regolazione Regolazione dell'angolo Ravvivatore di ruote Filtro di carta Sistema di raffreddamento Sistema di telecamere C.C.D Cinghia di ricambio Accessori opzionali Collettore di nebbia d'olio
