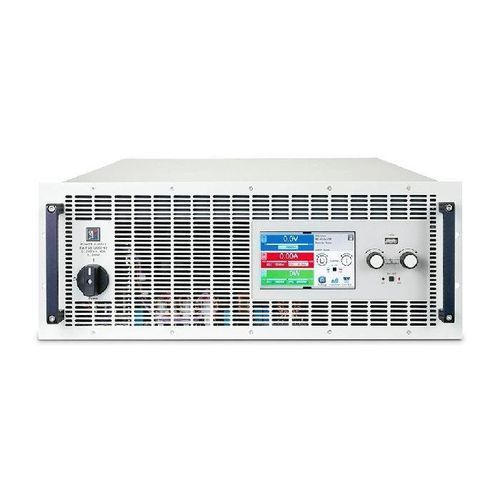

Carico elettronico DC EA-ELR 10500-180 4U

a recupero di energiaad alta potenzaprogrammabile

Panoramica
Il EA-ELR 10500-180 4U è un carico elettronico DC rigenerativo programmabile progettato per test completi di sorgenti di alimentazione DC in R&S, controllo qualità e produzione. Unisce elevata potenza, recupero dell'energia e interfacce di controllo flessibili per ambienti di laboratorio e produzione.

Caratteristiche principali

• Gestione di potenza elevata: fino a 30 kW, 0–500 V e 0–180 A per testare alimentatori programmabili, sistemi di batterie e convertitori di potenza.
• Recupero energetico efficiente: topologia rigenerativa con fino al 96,5% di efficienza di reimmissione nella rete AC per ridurre consumi energetici e necessità di raffreddamento.
• Modalità operative multiple: CC (corrente costante), CV (tensione costante), CP (potenza costante), CR (resistenza costante) e autoranging U/I/P per scenari di prova versatili.
• Generatore di funzioni integrato: funzione di prova DIN 40839 per automotive e forme d'onda sinusoidali, triangolari, quadre, trapezoidali e arbitrarie per test dinamici.
• Interfaccia utente: touchscreen capacitivo a colori 5" TFT per configurazione intuitiva, controllo e monitoraggio in tempo reale.
• Programmabilità remota: RS232, USB, Ethernet (LAN), controllo analogico e moduli digitali opzionali (CAN, Profibus, DeviceNet, Modbus).
• Progettazione scalabile: funzionamento master-slave per connessione in parallelo di più unità fino a sistemi con potenza totale fino a 1920 kW.
• Funzioni di test avanzate: modalità dedicate per test batteria, tracciamento MPP per simulazione FV e registrazione dati tramite porta USB host.

Applicazioni

• R&S, controllo qualità e test di produzione di alimentatori DC, pacchi batteria, componenti EV e inverter/pannelli fotovoltaici.

Specifiche tecniche

• Corrente in uscita: 0–180 A
• Potenza in uscita: 30000 W (30 kW)
• Tensione in uscita: 0–500 V
• Formato: 4U, rack 19"
• Curva caratteristica: autoranging U/I/P
• Interfacce di controllo esterne: Analogico 0–5 V / 0–10 V, USB, LAN (Ethernet), Profibus, DeviceNet, RS232, CAN, Modbus
• Interfaccia uomo-macchina: touchscreen capacitivo 5" TFT
• Caratteristiche speciali: generatore di funzioni, funzione DIN 40839, test batteria, tracciamento MPP, recupero energetico fino al 96,5%
