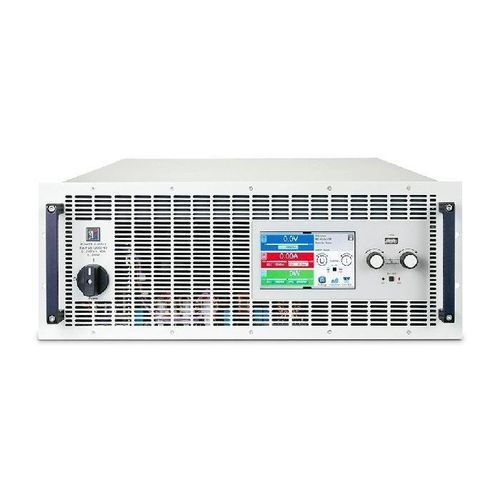

Carico elettronico raffreddato ad acqua EA-ELR 12000-40 4U

a recupero di energiamultifunzionead alta potenza

Panoramica

Il EA-ELR 12000-40 4U è un carico elettronico DC rigenerativo programmabile per prove complete di sorgenti di alimentazione DC. Combina generazione avanzata di forme d'onda, molteplici modalità operative e recupero energetico ad alta efficienza per laboratorio, R&S e produzione.

Caratteristiche principali

• Generatore di forme d'onda arbitrarie integrato: sinusoide, triangolare, rettangolare, trapezio, DIN 40839, arbitrarie, rampa e tabella IU.
• Modalità di test dedicate per cicli di carica/scarica batterie e tracciamento MPP per pannelli solari.
• Funzionamento master-slave scalabile con parallelo per sistemi ad alta potenza e con condivisione automatica della corrente.
• Modalità operative: tensione costante (CV), corrente costante (CC), potenza costante (CP), resistenza costante (CR) e autoranging U/I/P.
• Protezione completa: sovratensione, sovracorrente, sovrapotenza, surriscaldamento e protezione da interruzione di alimentazione.
• Raffreddamento flessibile: raffreddamento forzato standard con variante ad acqua opzionale.

Specifiche tecniche

• Numero articolo: HEA3599
• Codice produttore: 33200808
• Produttore: EA
• Corrente di uscita: 0-40 A
• Potenza di uscita: 30.000 W (30 kW)
• Tensione di uscita: 0-2000 V
• Tipo / Form factor: 4U (rack 19 pollici)
• Curva caratteristica: autoranging U/I/P
• Controllo esterno / Interfacce: Analogico 0-5V / 0-10V, USB, LAN (Ethernet), Profibus, DeviceNet, RS232, CAN, Modbus
• Interfaccia utente: pannello touch & menu
• Caratteristiche speciali: generatore di funzioni (forma d'onda arbitraria), modalità resistenza, modalità test batteria, tester MPP solare
• Modalità operative: CV, CC, CP, CR
• Protezione: OVP, OCP, OPP, OT, PF
• Scalabilità: funzionamento master-slave per parallelo
• Norme / Sicurezza: Conforme alle norme di sicurezza e EMC applicabili, incluso EN 61010-1

Applicazioni

• Caratterizzazione e test di cicli delle batterie
• Test MPP di moduli fotovoltaici e inverter
• Validazione di alimentatori, test su alimentatori da banco e programmabili
• R&S, controllo qualità e sistemi di prova automatizzati in produzione

Connettività e controllo

• Operazione locale tramite pannello touch e menu
• Controllo e monitoraggio remoto via USB, Ethernet, I/O analogici e moduli digitali opzionali (CANopen, RS232, Profibus, DeviceNet, Modbus)

Raffreddamento e scalabilità

• Raffreddamento forzato standard; opzione ad acqua per ambienti ad alta potenza o limitati
• Parallelo master-slave per aumentare la potenza totale con condivisione automatica della corrente e inizializzazione coordinata

Protezione e norme

• Multiple protezioni hardware e software per salvaguardare il dispositivo e il DUT
• Progettato per soddisfare i requisiti industriali di sicurezza e EMC
