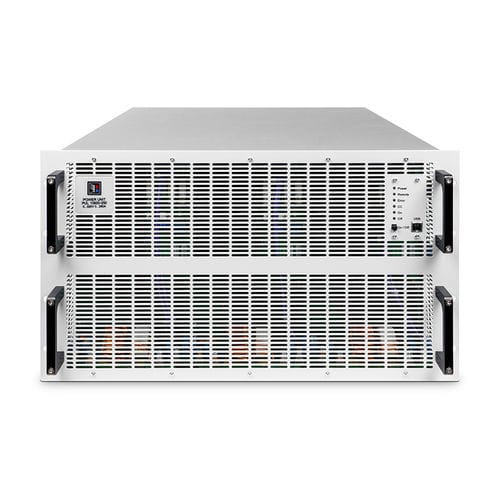

Carico elettronico DC EA-PUL 12000-80 6U 60000W

a recupero di energiaprogrammabilead alta potenza

L'EA-PUL 12000-80 è un carico elettronico CC rigenerativo programmabile progettato per prove ad alta tensione e integrazione di sistemi scalabili.

Panoramica

• Carico elettronico CC programmabile da 60 kW con ampia gamma di ingresso DC e recupero energetico rigenerativo sulla rete AC, riducendo i costi operativi e le esigenze di raffreddamento.
• Progettato per test di batterie (SOH/EOL), caratterizzazione di celle a combustibile, test di caricabatterie di bordo (OBC) e processi di riciclo/scarica delle batterie, con controllo preciso e integrazione modulare.

Caratteristiche principali

• Recupero dell'energia (rigenerativo) che re-immette l'energia DC assorbita nella rete AC con efficienza fino al 96,5%.
• Ampia capacità di ingresso AC con correzione attiva del fattore di potenza (tip. 0,99) per ambienti industriali (3 fasi 380–480 VAC ±10%).
• Stadi di ingresso autorange e capacità a potenza costante (U/I/P autorange) che mantengono la piena potenza nominale su varie condizioni di tensione/corrente.
• Molteplici modalità di regolazione: CV, CC, CP, CR con transizione rapida e controllo digitale (ADC/DAC a 16 bit).
• Operatività parallela scalabile tramite bus Master-Slave galvanicamente isolato e Share-Bus — fino a 64 unità in parallelo (classi di potenza miste da 5 kW) per sistemi fino a 3840 kW.
• Interfacce integrate e opzionali per integrazione in banchi prova automatizzati: analogico 0–5V / 0–10V, USB, LAN (Ethernet), Analog (DB15); opzionali CAN, CANopen, Modbus, Profinet, EtherCAT, RS232, Profibus, DeviceNet.
• Protezioni robuste: OVP, OCP, OPP e protezione da sovratemperatura.
• Generatore di funzioni integrato e interfaccia touch per il controllo delle sequenze di prova.

Specifiche tecniche

• Potenza in uscita: 60000 W
• Tensione in uscita (range DC): 0–2000 V
• Corrente in uscita: 0–80 A
• Efficienza di recupero energetico: fino al 96,5% (rigenerativo)
• Ingresso AC: 3 fasi 380 V–480 V ±10% con PFC attivo (tip. 0,99)
• Autorange / Curva caratteristica: U/I/P autorange; mantiene la potenza nominale su tutta la gamma tensione/corrente
• Regolazione & Controllo: modalità CV, CC, CP, CR; controllo digitale con ADC/DAC a 16 bit; velocità del controllore di tensione regolabile
• Parallellabilità / Scalabilità: Master-Slave e Share-Bus per l'operazione parallela fino a 64 unità (classi miste da 5 kW) per sistemi fino a 3840 kW
• Controllo esterno & Interfacce: analogico 0–5V / 0–10V, USB, LAN, DB15; opzionali CAN, CANopen, Modbus, Profinet, EtherCAT, RS232, Profibus, DeviceNet
• Alloggiamento: rack 19" (6U)
• Interfaccia utente: pannello touch & menu
• Funzionalità speciale: generatore di funzioni integrato
• Protezioni: OVP, OCP, OPP, protezione da sovratemperatura
• Numero articolo: HEA6883
• Codice produttore: 01133015
• Produttore / Marca: EA
