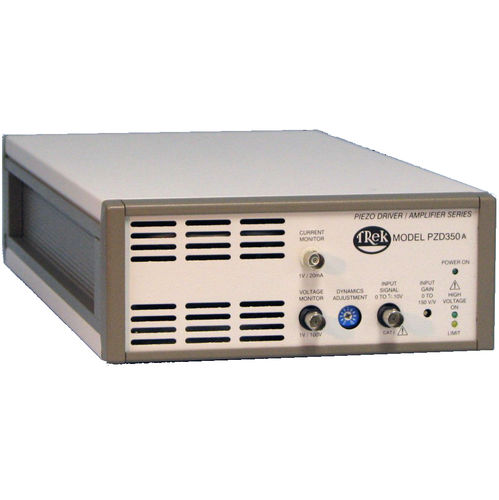

Amplificatore di potenza PZD350A series

ad alta tensioneDCper attuatore piezoelettrico

Il modello PZD350A di viaggio è un driver/amplificatore piezo-elettrici CC-stabili ad alta tensione destinato per fornire il controllo preciso delle tensioni in uscita nelle gamme bipolari o unipolari che sono cliente specificato all'interno di una gamma di regolazioni disponibili. È configurato come amplificatore non invertente con un guadagno variabile di CC. Una configurazione dell'amplificatore invertente è inoltre disponibile. L'unità caratterizza una progettazione dello tutto solido stato, un alto tasso di pantano e uno stadio di uscita attivo del quattro-quadrante che lavandini o corrente di fonti in reattivo o carichi resistivi in tutto la gamma di tensione in uscita. Questa capacità è essenziale per il raggiungimento le risposte accurate dell'uscita e di alti tassi di pantano esigenti dai carichi reattivi. Specifiche chiave Gamma di tensione in uscita bipolare: 0 a CC di ±350 V o a CA del picco Unipolare: una CC di 0 - +700 V o CA di punta o 0 - -700 VCC o CA del picco Gamma della corrente d'uscita bipolare: 0 a ±200 mA Unipolare: 0 a ±100 mA Ha ucciso Rate Bipolar: Più maggior di 550 V/μs Unipolare: Più maggior di 440 μs di V Grande larghezza di banda del segnale bipolare: CC a più maggior di 250 chilocicli (- dB 3); CC a più maggior di 90 chilocicli (distorsione di 1%) Unipolare: CC a più maggior di 200 chilocicli (- dB 3); CC a più maggior di 70 chilocicli (distorsione di 1%) Piccola larghezza di banda del segnale bipolare: CC a più maggior di 350 chilocicli (- dB 3) Unipolare: CC a più maggior di 250 chilocicli (- dB 3) Guadagno di tensione di CC: 0 a 150 V/V, regolabili facendo uso di un potenziometro del pannello frontale Le applicazioni tipiche includono Azionamento piezoelettrico/controllo Modulazione del laser MEMS Ricerca a semiconduttore Attenuazione piezoelettrica di vibrazione
