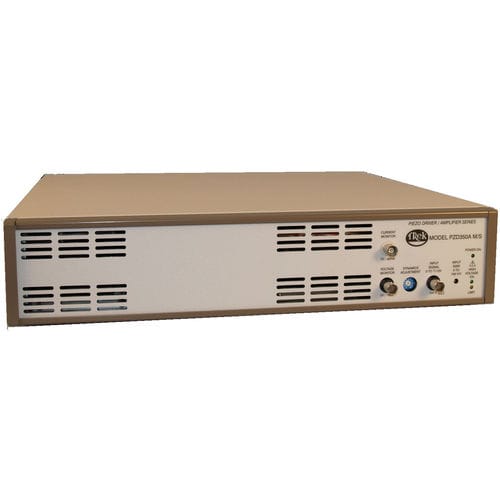

Amplificatore di potenza PZD350A M/s

ad alta tensioneper attuatore piezoelettrico

Il sistema piezo-elettrico del driver/amplificatore di viaggi PZD350A M/S fornisce il controllo preciso di tensione e consegna due volte la corrente del nostro PZD350A standard. Questo amplificatore CC a forza ad alta tensione offre le tensioni che la latta sarà prestabilita alle gamme cliente-specificate. Caratterizza una progettazione tutto solida dello stato, i tassi di pantano impressionanti e le capacità superiori di larghezza di banda. Altre caratteristiche comprendono uno stadio di uscita attivo del quattro-quadrante che lavandini o corrente di fonti in reattivo o carichi resistivi in tutto la gamma di tensione in uscita, la tensione di precisione ed i monitor correnti, l'accesso remoto e l'adeguamento dinamico. L'input è configurato come non inversione ma una configurazione dell'amplificatore invertente è disponibile. Specifiche chiave Gamma di tensione in uscita bipolare: 0 a CC di ±350 V o a CA del picco Unipolare (positivo): 0 - +700 V o CA del picco ed unipolare (negazione): 0 - -700 V o CA del picco Gamma della corrente d'uscita bipolare: 0 a ±400 mA Unipolare: 0 a ±200 mA Ha ucciso Rate Bipolar: Più maggior di 500 V/μs Unipolare: I μs di più maggior di 400/di V Grande larghezza di banda del segnale bipolare: CC a più maggior di 250 chilocicli (- dB 3) Unipolare: CC a più maggior di 200 chilocicli (- dB 3) Guadagno di tensione di CC: 0 a 150 V/V, regolabili facendo uso di un potenziometro del pannello frontale Le applicazioni tipiche includono Azionamento piezoelettrico/controllo Modulazione del laser MEMS Ricerca a semiconduttore Attenuazione piezoelettrica di vibrazione Caratteristiche e benefici uscita del Quattro-quadrante per determinare i carichi capacitivi Sistema a ciclo chiuso per alta precisione Cortocircuito protettivo per protezione dell'attrezzatura
