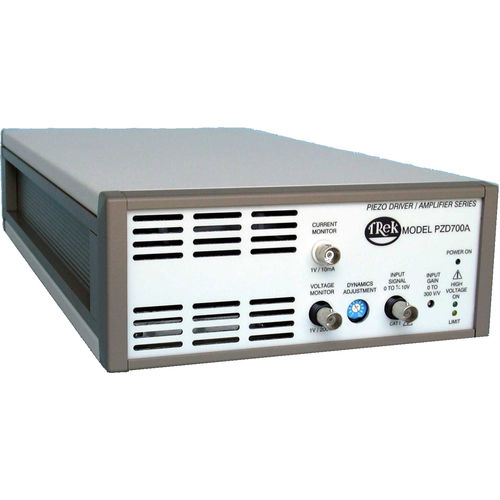

Amplificatore di potenza PZD700A

ad alta tensioneper attuatore piezoelettricoper rack

Il modello PZD700A di viaggio è un driver/amplificatore piezo-elettrici CC-stabili ad alta tensione destinato per fornire il controllo preciso delle tensioni in uscita nelle gamme bipolari o unipolari che sono cliente specificato all'interno di una gamma di regolazioni disponibili. Lo strumento raggiunge le risposte accurate dell'uscita e gli alti tassi di pantano esigenti dai carichi reattivi utilizzando uno stadio di uscita attivo del quattro-quadrante che lavandini o corrente di fonti in reattivo o nei carichi resistivi. Il PZD700A di modello è configurato come amplificatore d'inversione. Una configurazione d'inversione è disponibile. Entrambe le configurazioni sono disponibili come singoli o strumenti a doppio canale. Sono operabile o 19 superiore del banco in scaffale montabile. Specifiche chiave Tensione in uscita: 0 a CC di ±700 V o a CA del picco Corrente d'uscita: 0 a ±100 mA Tasso di pantano: Più maggior di 380 V/µs Grande larghezza di banda del segnale: CC a più maggior di 125 chilocicli (- 3dB) Guadagno: 0 a 300 V/V, regolabili facendo uso di un potenziometro del pannello frontale Le applicazioni tipiche includono Azionamento piezoelettrico/controllo Modulazione del laser MEMS Ricerca a semiconduttore Attenuazione piezoelettrica di vibrazione Caratteristiche e benefici uscita del Quattro-quadrante per determinare i carichi capacitivi Sistema a ciclo chiuso per alta precisione Cortocircuito protettivo per protezione dell'attrezzatura Rumore basso dell'uscita per le uscite ultra-accurate Tutta la progettazione semi conduttrice per l'operazione senza manutenzione CC-stabile per le applicazioni programmabili del rifornimento Il modello PZD700A M/S è due volte inoltre disponibile con la capacità corrente del PZD700A di modello certificato di taratura NIST-imputabile fornito di ogni unità
