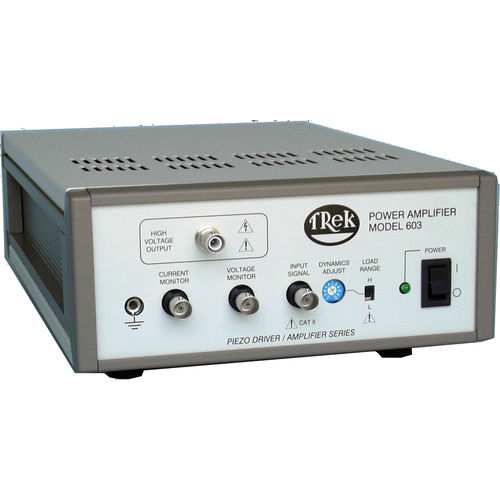

Il modello 603 di viaggio è un amplificatore di potenza ad alta tensione di CC/driver piezo-elettrico destinato per fornire il controllo preciso delle tensioni in uscita nelle gamme bipolari o unipolari che sono cliente specificato all'interno di una gamma di regolazioni disponibili. Lo strumento raggiunge le risposte accurate dell'uscita e gli alti tassi di pantano esigenti dai carichi reattivi utilizzando uno stadio di uscita attivo del quattro-quadrante che lavandini o corrente di fonti in reattivo o nei carichi resistivi.
I 603 di modello sono configurati come amplificatore d'inversione. Una configurazione d'inversione è facoltativamente disponibile. Entrambe le configurazioni sono disponibili nel singolo o imballaggio a doppio canale. Sono operabili su una cima del banco o nei 19 in scaffale.
Specifiche chiave
Gamme disponibili di tensione: 0 a CC di ±125 chilovolt o a CA del picco
0 a CC di -250 V o a CA del picco
una CC di 0 - +250 V o CA del picco
Gamma della corrente d'uscita: 0 a CC di ±40 mA o a CA del picco di ±80 mA per 1 spettrografia di massa
Tasso di pantano: Più maggior di 100 V/µs
Grande larghezza di banda del segnale: CC a più maggior di 150 chilocicli (distorsione di 5%)
Guadagno di tensione di CC: 50 V/V o 25 V/V
Le applicazioni tipiche includono
Azionamento degli azionatori piezoelettrici
Electrooptics di modulazione
Raggi ionici elettrostaticamente di controllo
Fornendo le capacità INSERITA/DISINSERITA a distanza per i sistemi automatizzati o controllati da computer
Caratteristiche e benefici
uscita del Quattro-quadrante per determinare i carichi capacitivi
Fino a due canali indipendenti dell'amplificatore in una recinzione
Cortocircuito protettivo per protezione dell'attrezzatura
CE compiacente per affidabilità rassicurante
Riprogrammabile predeterminato dalla industria ha prodotto le configurazioni
Tutta la progettazione semi conduttrice per l'operazione libera di manutenzione
Rumore basso dell'uscita per le uscite ultra-accurate
---
