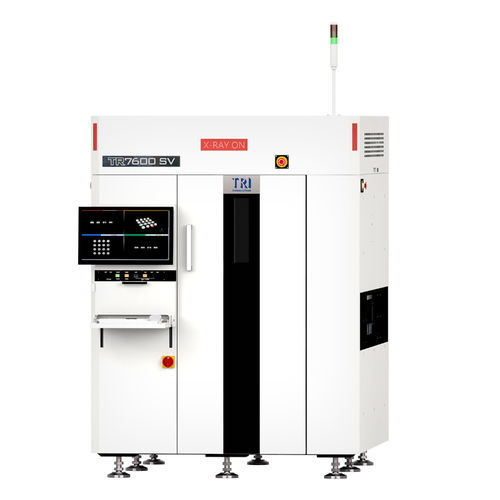

Macchina di ispezione a raggi X TR7600 SV

otticaCT3D

Introduzione
La serie TR7600 SV è un AXI 3D a scansione lineare progettato per l'ispezione ad alta risoluzione delle PCB. Rispetto alla serie TR7600 SIII, offre fino al 20% di miglioramento delle prestazioni. Algoritmi basati su AI consentono la rilevazione precisa dei void e ispezioni ad alto rendimento a risoluzione 7 µm.

Componenti supportati / Piattaforma robusta
La piattaforma supporta una rapida ricostruzione delle immagini e la rilevazione dei difetti per componenti quali:

• BGAs
• Barrel fill
• Condensatori
• Chip / LED chips
• Componenti sotto schermi RF
• CSPs
• Connettori DIMM
• Flip-chips
• Ground pads
• Gullwing / J-leads
• Dissipatori
• LGAs
• Paladin connector
• Resistenze / RNET
• SiP / Connettori SMT / SOIC / SOT
• Thermal pads
• QFNs / QFP / THTs

Caratteristiche

• Ispezione ad alte prestazioni 7 µm con miglioramento fino al 20% del rendimento rispetto al modello precedente
• Nuovo controller di movimento EtherCAT per misure in tempo reale e manutenzione semplificata
• Algoritmi di ispezione AI-powered per classificazione precisa dei difetti
• Smart Factory ready — connettività MES supportata
• Supporto tecnico globale

Sistema di imaging
Fotocamera: CCD line-scan ultra-high speed — 3 o 5 unità (9 o 15 sensori)
Sorgente X-ray: 60–130 kV
Risoluzione immagine: 7 μm–25 μm (opzione 7 μm prestazioni elevate)
Metodi di ispezione: 2D, 2.5D, 3D slicing; Planar CT (opzionale)


Tavola di movimento & Controllo
Asse X: motore servo lineare con motion controller (EtherCAT)
Asse Y: doppia vite a sfere azionata + controller AC-servo ad alta precisione
Asse Z: vite a sfere ad alta precisione + controller AC-servo
Risoluzione X–Y: N/A


Gestione schede (Board Handling)
Dimensione massima PCB: TR7600 SV: 950 x 520 mm; TR7600LL SV: 1000 x 660 mm
Spessore PCB: 0,4–7 mm
Peso massimo PCB: 12 kg
Clearance top: @25 μm: 50 mm; @20 μm: 50 mm; @15 μm: 30 mm; @10 μm: 15 mm; @7 μm: 7 mm
Clearance bottom: @7/10/15/20 μm — TR7600 SV: 80 mm; TR7600LL SV: 70 mm; @25 μm: 55 mm
Clearance bordo: 3 mm o 5 mm
Altezza nastro: 880–920 mm (opzionale 940–965 mm)


Funzioni di ispezione
Capacità

• Assente
• Disallineamento
• Tombstone
• Billboard
• Polarità tantalio
• Rotazione
• Floating

Difetti rilevati

• Saldatura insufficiente / eccessiva
• Bridging
• Open
• Sfera di saldatura
• Non-wetting
• Void
• Lead sollevato

Dimensioni
Dimensioni macchina WxDxH: TR7600 SV: 1600 x 2100 x 1800 mm; TR7600LL SV: 1730 x 2300 x 1975 mm
Altezza torre segnalazione (non inclusa): 519 mm
Peso: TR7600 SV: 3.350 kg; TR7600LL SV: 4.900 kg
Alimentazione: 200–240 VAC monofase, 50/60 Hz, 4 kVA


Specifiche tecniche

• Modello: TR7600 SV (variante TR7600LL SV disponibile)
• Tecnologia: Line-scan 3D AXI con algoritmi AI
• Camera: CCD line-scan ultra-high speed (3 o 5 unità; 9 o 15 sensori)
• Sorgente X-ray: 60–130 kV
• Risoluzione: 7 μm–25 μm
• Metodi di ispezione: 2D, 2.5D, 3D slicing; Planar CT opzionale
• Dimensione max PCB: 950 x 520 mm (TR7600 SV) / 1000 x 660 mm (TR7600LL SV)
• Spessore PCB: 0,4–7 mm; peso max: 12 kg
• Clearance Top/Bottom: vedi sezione Board Handling
• Clearance bordo: 3 mm o 5 mm
• Altezza nastro: 880–920 mm (opzionale 940–965 mm)
• Controllo movimento: controller EtherCAT; X servomotore lineare; Y doppia vite + AC-servo; Z vite a sfere ad alta precisione + AC-servo
• Dimensioni & peso: vedi sezione Dimensioni
• Alimentazione: 200–240 VAC monofase, 50/60 Hz, 4 kVA
