Tester di circuito integrato TR5001E SII

per diagnosticaper l'industria elettronicaanalogico

Introduzione

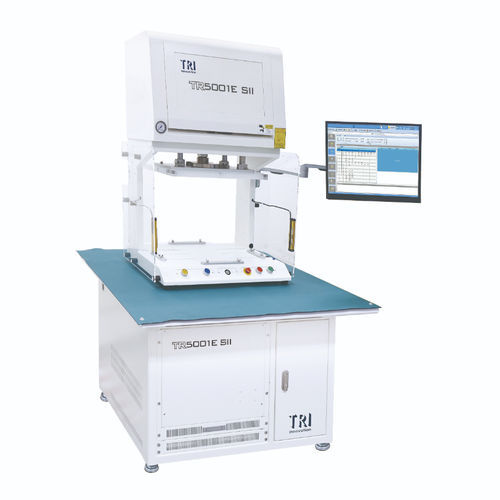

Il TR5001E SII è un tester in‑circuit e funzionale automatizzato progettato per i test di produzione PCB. Integra MDA con opzioni selezionabili ICT e test funzionali per ridurre le operazioni manuali e supportare alti volumi di produzione. La piattaforma ICT dispone di auto‑calibrazione e autodiagnostica per garantire affidabilità dei test nel tempo.

Caratteristiche

• Percorso di aggiornamento modulare: MDA → ICT → test funzionali
• Autodiagnostica integrata e funzione di auto‑calibrazione
• Misurazioni e test ad alta velocità e precisione
• Interfaccia utente intuitiva per rapido sviluppo dei programmi

Specifiche del tester
Punti di test analogici/ibride: TR5001E SII: 3456

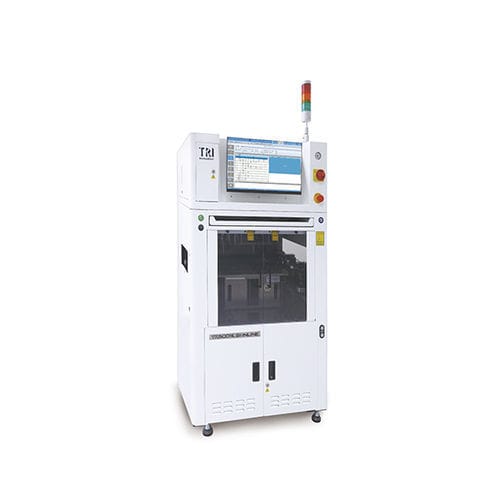

TR5001E SII INLINE: 2496
Sistema operativo: Microsoft® Windows 11
Tipo di fixture: Inline o Offline (pressa); opzione inline con interfaccia di sgancio rapido a lunga durata

Componenti di test standard

• Hardware analogico:
• Matrice di commutazione di misura a 6 fili
• Alimentazioni programmabili AC/DC/DC ad alta tensione e corrente
• Misura tensione AC/DC e corrente DC
• Misura componenti R/L/C

Componenti opzionali

• Hardware analogico:
• Rilevamento circuito aperto senza vettore TestJet
• Generatore di forme d’onda arbitrarie
• Test digitali:
• Architettura 1:1 per pin non multiplexata con impostazione livello indipendente per pin
• Alimentazioni DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, −12 V@1 A, 24 V@3 A
• Alimentazione programmabile (2 CH): 0.2–3 V@2 A max o 3–24 V@3 A max
• Opzioni DPS programmabili per alimentazione DUT:
  (1) DPS3514: 30 V max / 5 A max / 100 W max per canale / 4 CH per DPS
  (2) DPS3122: 30 V max / 10 A max / 200 W max per canale / 2 CH per DPS
  (3) APPS7508: 75 V max / 8 A max / 200 W max
• Boundary scan: test BScan chain/cluster/virtual nails/virtual chain, IEEE1149.6
• Programmazione on‑board: Flash, EEPROM, MAC
• ToggleScan: tecnologia che combina BScan e funzioni vectorless per rilevare aperture o cortocircuiti sulle pin
• Sistema di gestione resa: YMS 4.0
• Standard Industry 4.0: IPC‑Hermes‑9852, IPC‑CFX

Movimentazione schede
Dimensione PCB max.:
TR5001E SII: Standard — 420 x 300 mm; Opzionale — 600 x 350 mm
TR5001E SII INLINE: Standard — 450 x 300 mm; Opzionale — 500 x 360 mm
Spessore PCB: 0,6–5 mm


Dimensioni
LxPxH:
TR5001E SII: 1000 x 900 x 1680–1700 mm
TR5001E SII INLINE: 900 x 900 x 1640 mm
Nota: torre segnale non inclusa; altezza torre segnale: 392 mm
Peso:
TR5001E SII: 200 kg
TR5001E SII INLINE: 480 kg

Componenti di test standard / Varie

• Include MDA con opzioni ICT e test funzionali
• Auto‑calibrazione integrata e autodiagnostica
• Misura e test ad alta velocità e precisione

Download / Contenuti riservati
Accedere per visualizzare i contenuti riservati (i download prodotto sono disponibili nell’area membri).

Specifiche tecniche

• Modello: TR5001E SII
• Punti di test analogici/ibride: 3456 (TR5001E SII); 2496 (TR5001E SII INLINE)
• Sistema operativo: Microsoft Windows 11
• Tipo di fixture: Inline o Offline (opzione inline con interfaccia di sgancio rapido a lunga durata)
• Hardware analogico standard: matrice 6 fili; alimentazioni programmabili AC/DC/DC; misura tensione AC/DC e corrente DC; misura R/L/C
• Opzionali: TestJet, generatore di forme d’onda arbitrarie, moduli DPS, boundary scan, programmazione on‑board, ToggleScan
• Yield Management: YMS 4.0
• Standard: IPC‑Hermes‑9852, IPC‑CFX
• Dimensioni e pesi come indicati sopra
