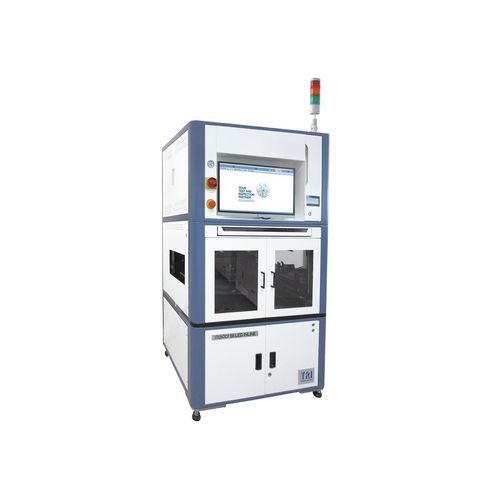

Tester di capacità TR5001 SII LED

di prestazionedi tensionedi continuità

Introduzione
La serie TR5001 SII LED di TRI è una soluzione ICT+FCT progettata per il collaudo in produzione di illuminazione LED. Supporta fino a 1080 canali di test LED e offre test paralleli multi-core con fino a 4 core indipendenti. Auto-calibrazione, autodiagnosi e l'interfaccia a disconnessione rapida (QDI) assicurano affidabilità a lungo termine, adatta alle linee produttive automotive.

Caratteristiche principali

• Test parallelo multi-core (fino a 4 core indipendenti)
• Analizzatore LED integrato con ripetibilità dell'1%
• Architettura 1:1 per pin non multiplexata
• Scalable da MDA a ICT e test funzionale
• Alta precisione e alto throughput
• Fino a 1080 canali di test LED (alto/basso: fino a 540/540)
• Interfaccia Quick Disconnection Interface (QDI) durevole
• Posizionamento automatico della larghezza del nastro trasportatore
• Notifica di deformazione e disallineamento della scheda

Specifiche del tester

• Punti di test analogici/ibridi: 2048
• Sistema operativo: PC compatibile Windows 10 con USB
• Tipo di fixture: Inline o Offline con QDI a lunga durata

Componenti di test standard

• Hardware di test analogico:
• Matrice di commutazione di misura a 6 fili
• Sorgenti programmabili AC/DC e DC ad alta tensione/corrente
• Misura tensione AC/DC e corrente DC
• Misura componenti R/L/C

Analizzatore LED integrato
Ripetibilità: 1%
Canali LED: Fino a 1080 (Alto: fino a 540 / Basso: fino a 540)
Connessione fixture: Quick Disconnection Interface (QDI)

Componenti opzionali

• Hardware analogico:
• Rilevamento circuito aperto senza vettore TestJet
• Generatore di forme d'onda arbitrarie
• Test digitali:
• Architettura 1:1 per pin non multiplexata con impostazione di livello per pin indipendente
• Programmazione Serial Test Controller (STC)
• Alimentazioni DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentazioni DPS programmabili: DPS3514 (30 V max / 5 A max / 100 W max per canale, 4 CH per DPS); DPS3122 (30 V max / 10 A max / 200 W max per canale, 2 CH per DPS)
• Alimentazioni DUT programmabili: fino a 75 V / 8 A, 200 W max
• Include test BScan Chain, BScan Cluster, BScan Virtual Nails, BScan Virtual Chain e test IEEE1149.6
• Fino a 8 porte seriali ad alta velocità, flash on-board, EEPROM, programmazione MAC
• Sistema di gestione del rendimento: YMS 4.0

Movimentazione schede
Dimensione PCB min.: 70 x 70 mm
Dimensione PCB max.: 500 x 460 mm
Spessore PCB: 0,6 - 5 mm

Dimensioni e peso
INLINE (LxPxA): 900 x 1180 x 1887 mm* (torre segnale esclusa; altezza torre: 392 mm)
STANDALONE (LxPxA): 1200 x 950 x 1850 mm
Peso INLINE: 670 kg; Peso STANDALONE: 510 kg

Specifiche tecniche

• Brand: TRI (Test Research, Inc.)
• Modello / Serie: TR5001 SII LED Series
• Punti di test analogici/ibridi: 2048
• Max canali LED: Fino a 1080 (Alto fino a 540 / Basso fino a 540)
• Ripetibilità analizzatore LED: 1%
• Connessione fixture: Quick Disconnection Interface (QDI)
• Tipo di fixture: Inline o Offline con QDI a lunga durata
• Test parallelo multi-core: fino a 4 core indipendenti
• Architettura 1:1 per pin non multiplexata
• Opzioni alimentazione DUT: diversi modelli DPS programmabili (vedere componenti opzionali)
• Componenti analogici standard: matrice 6 fili, sorgenti AC/DC programmabili, misure tensione AC/DC e corrente DC, misure R/L/C
• Movimentazione schede: Min 70 x 70 mm; Max 500 x 460 mm; Spessore 0,6 - 5 mm
• Dimensioni INLINE: 900 x 1180 x 1887 mm* (torre segnale esclusa)
• Dimensioni STANDALONE: 1200 x 950 x 1850 mm
• Peso INLINE: 670 kg; Peso STANDALONE: 510 kg
• Sistema operativo: PC compatibile Windows 10 con USB
• Sistema di gestione del rendimento: YMS 4.0
