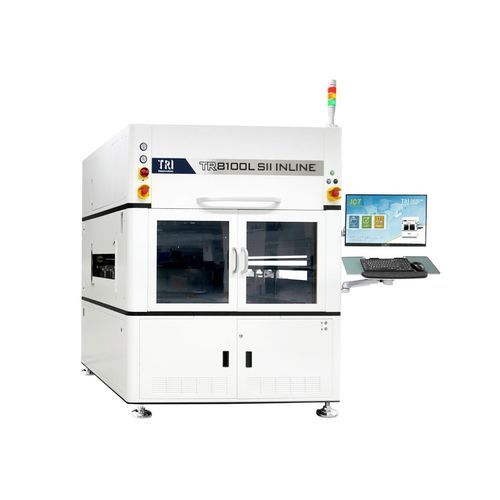

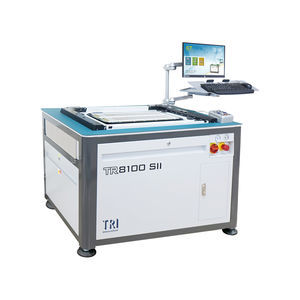

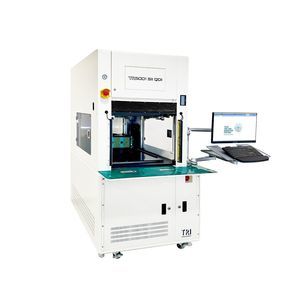

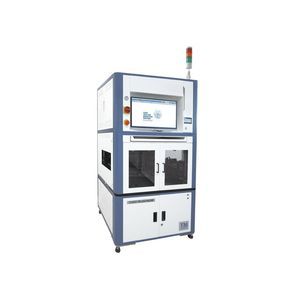

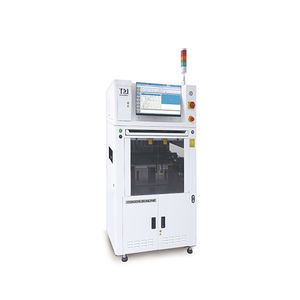

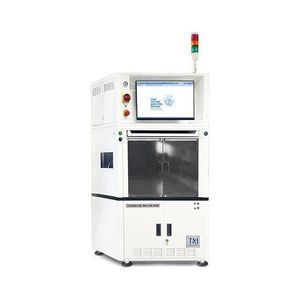

Tester di capacità TR8100 SII INLINE

di prestazionedi tensionedi continuità

Introduzione
Il TR8100 SII INLINE è un tester In-Circuit (ICT) e tester funzionale (FCT) ad alto numero di pin progettato per schede server AI, 5G e elettronica per telecomunicazioni. Il sistema di fissaggio a vuoto garantisce contatto completo dei pin e l'architettura 1:1 senza multiplex supporta fino a 7056 punti di test per prove più rapide e sviluppo programmi efficiente. Autodiagnostica integrata e compatibilità con moduli e gabbie TRI esistenti semplificano l'integrazione e aumentano l'affidabilità operativa.

Caratteristiche

• Soluzione ICT + FCT ad alto numero di pin: fino a 7056 punti di test (architettura 1:1 senza MUX).
• Elevata copertura dei difetti con capacità di misura analogiche e digitali.
• Test di dispositivi a bassa tensione e alto throughput di test.
• Gabbia a vuoto per gestione rapida e ripetibile delle schede.
• Progettazione ergonomica per l'operatore e supporto per il debug dei gabbie.
• Autodiagnostica integrata e auto‑calibrazione tramite DMM.
• Interfaccia utente intuitiva a flusso per sviluppo programmi semplificato.

Specifiche del tester
Punti di test max.: TR8100L SII INLINE: 3.584 punti. Opzionale: 7.056 punti
Sistema operativo: Microsoft® Windows 11
Tipo di gabbia: Tipo a vuoto
Dimensione PCB max.: TR8100L SII INLINE: 50 x 90 – 920 x 610 mm
Peso PCB max.: 8 kg (standard), opzionale 15 kg
Altezza massima componente: Top: 90 mm / Bottom: 30 mm / Edge: 3 mm (opzionale 5 mm)
Altezza nastro trasportatore: 900 – 970 mm

Componenti di test standard

• Hardware test analogico:
• Matrice di commutazione misura a 6 fili
• Sorgenti programmabili AC/DC ad alta tensione e corrente
• Misura tensione AC/DC, corrente DC e frequenza
• Misura componenti R/L/C
• Generatore di forme d'onda arbitrarie sintetizzato (AWG)
• TestJet per rilevamento circuito aperto senza vettori
• Test digitale:
• Architettura 1:1 senza multiplex con impostazione livello indipendente per pin
• Alimentazioni DUT: fisse: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; programmabili: +0.2V~+20V@3A (2 set), -3V~-20V@3A (2 set)
• Supporto programmazione memorie flash e EEPROM onboard

Industria 4.0
Standard di comunicazione: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Sistema di gestione resa: YMS 4.0 (opzionale)

Componenti opzionali

• Kit di conversione analogica per gabbie Teradyne, GenRad
• Alimentazioni programmabili APPS — fino a 75 V / 8 A / 200 W per canale
• Opzioni BScan: Chain, Cluster, Virtual Nails, Virtual Chain e test IEEE1149.6
• Programmazione Serial Test Controller (STC)
• Alimentazioni DUT programmabili DPS (vari modelli e opzioni canale/potenza)
• Test ToggleScan e misure VregTestTM multi‑fase PWM

Requisiti di sistema
Alimentazione: 200–240 VAC, monofase, 50/60 Hz, 6 kVA
Funzionalità di alimentazione: rilevamento automatico terra e 50/60 Hz
Aria: Aria secca 4–8 kg/cm2
Vuoto: Min. -0,86 bar (scarico 70 m3/h)

Dimensioni
LxPxA: TR8100L SII INLINE: 1550 x 1450 x 1870 mm
Peso: TR8100L SII INLINE: 1200 kg

Componenti di test standard / Note aggiuntive
Dimensione PCB max. (esempio): 50 x 90 – 920 x 610 mm
Varianti punti di test: 3.584 (standard) / 7.056 (opzionale)

Caratteristiche / Specifiche tecniche

• Modello: TR8100 SII INLINE
• Punti di test max.: 3.584 (TR8100L) / opzionale 7.056
• Sistema operativo: Microsoft® Windows 11
• Tipo gabbia: Gabbia a vuoto
• Dimensione PCB max.: 50 x 90 – 920 x 610 mm
• Peso PCB max.: 8 kg (standard), opzionale 15 kg
• Spazio componenti: Top 90 mm / Bottom 30 mm / Edge 3 mm (opzionale 5 mm)
• Altezza nastro: 900 – 970 mm
• Funzionalità analogiche: matrice 6 fili, sorgenti AC/DC programmabili, misura R/L/C, AWG, TestJet
• Funzionalità digitali: architettura 1:1 senza multiplex, alimentazioni DUT fisse e programmabili
• Comunicazione: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Requisito alimentazione: 200–240 VAC, monofase, 50/60 Hz, 6 kVA
• Aria: Aria secca 4–8 kg/cm2
• Vuoto: Min. -0,86 bar; scarico 70 m3/h
• Dimensioni (LxPxA): 1550 x 1450 x 1870 mm
• Peso: 1200 kg
