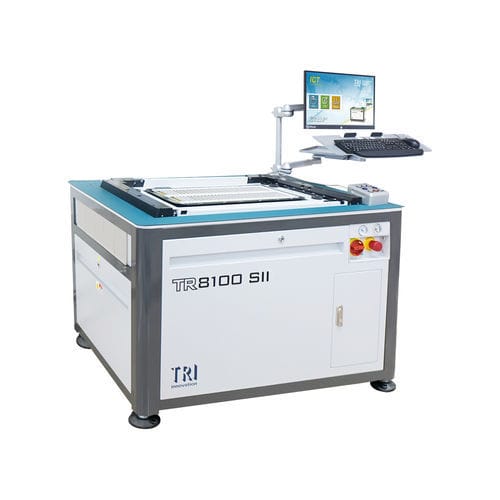

Tester di capacità TR8100 SII

di prestazionedi tensionedi continuità

Introduzione
Il TR8100 SII è un tester in-circuit (ICT) progettato per test ad alto rendimento e alta precisione su assemblaggi PCB ampi e complessi. È destinato al collaudo di dispositivi a bassa tensione e utilizza una fixture a vuoto per garantire il contatto completo dei pin. L'architettura digitale per pin non multiplexata supporta fino a 11088 pin (TR8100L SII), accelerando l'esecuzione dei test e semplificando lo sviluppo dei programmi. Sono integrati autodiagnostici per la continuità operativa a lungo termine.

Caratteristiche

• Elevata copertura di guasto grazie alla fixture a vuoto
• Ottimizzato per test su dispositivi a bassa tensione con elevata velocità
• Autodiagnostica integrata per monitoraggio dell'uptime
• Misure analogiche ad alta precisione
• Interfaccia utente intuitiva per rapido sviluppo dei programmi
• Autocalibrazione tramite DMM integrato

Specifiche del tester
Punti di test max: TR8100 SII: 3584 (opzionale 7056); TR8100L SII: 11088
Sistema operativo: Microsoft® Windows 11
Tipo di fixture: Fixture a vuoto per contatto completo dei pin
Dimensione PCB max: TR8100 SII: 790 × 640 mm; TR8100L SII: 990 × 640 mm

Componenti di test standard

• Hardware analogico
  • Matrice di commutazione di misura a 6 fili
  • Sorgenti programmabili AC/DC di tensione e corrente
  • Misurazioni tensione AC/DC, corrente DC e frequenza
  • Misura componenti R/L/C
  • Generatore di forme d'onda arbitrarie sintetizzato (AWG)
  • Rilevamento circuito aperto vectorless TestJet
• Test digitale
  • Architettura 1:1 non multiplexata con impostazione di livello indipendente per pin
  • Alimentazioni DUT — Fisse: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; Programmabili: +0.2V~+20V@3A (2 set), -3V~-20V@3A (2 set)
  • Supporto test per memorie Flash e EEPROM a bordo

Industry 4.0
Standard di comunicazione: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Gestione resa: YMS 4.0 (opzionale)

Componenti opzionali

• Analogico: kit di conversione fixture per Teradyne, GenRad
• Digitale: alimentazioni programmabili APPS (fino a 75 V/8 A/200 W per canale), test BScan/chain/cluster/virtual nails, IEEE1149.6, programmazione STC
• Opzioni alimentazione DUT programmabile DPS:
  (1) DPS3514: 30 V max / 5 A max / 100 W max per canale — 4 CH per DPS
  (2) DPS3122: 30 V max / 10 A max / 200 W max per canale — 2 CH per DPS
  (3) SPS5450: 54 V max / 50 A max / 2400 W max per canale — 1 CH per rack
• ToggleScan test
• VregTest™: misure PWM multi-phase frequenza e duty per singola fase

Requisiti di sistema
Alimentazione: 200–240 V, monofase, 50/60 Hz, 4 kVA
Funzioni di alimentazione: rilevamento automatico della messa a terra; rilevamento automatico 50/60 Hz
Aria: aria secca 4–8 kg/cm²
Vuoto: Min. -0,86 bar (-12,6 psi); scarico: 70 m³/h

Dimensioni
L×P×A: TR8100 SII: 1150 × 850 × 800 mm; TR8100L SII: 1400 × 850 × 800 mm
Peso: TR8100 SII: 400 kg; TR8100L SII: 470 kg

Componenti di test standard (riepilogo)

• Matrice analogica di commutazione e sorgenti programmabili
• Misure ad alta precisione, misure R/L/C, AWG
• Architettura digitale 1:1 non multiplexata, alimentazioni DUT fisse e programmabili
• Supporto test memoria a bordo

Specifiche tecniche

• Modello: TR8100 SII (variante TR8100L SII)
• Punti di test max: TR8100 SII: 3584 (opzionale 7056); TR8100L SII: 11088
• Sistema operativo: Microsoft® Windows 11
• Tipo di fixture: Fixture a vuoto (contatto completo dei pin)
• Dimensione PCB max: TR8100 SII: 790 × 640 mm; TR8100L SII: 990 × 640 mm
• Alimentazioni DUT fisse: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A
• Alimentazioni DUT programmabili: +0.2V~+20V@3A (2 set); -3V~-20V@3A (2 set)
• Analogico: matrice 6 fili, sorgenti AC/DC, misura frequenza e R/L/C, AWG sintetizzato
• Digitale: 1:1 non multiplexata con impostazione di livello indipendente per pin
• Opzioni DPS: DPS3514, DPS3122, SPS5450 (specifiche come sopra)
• Comunicazione industriale: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Requisito alimentazione: 200–240 V, monofase, 50/60 Hz, 4 kVA
• Aria richiesta: aria secca 4–8 kg/cm²
• Vuoto richiesto: Min. -0,86 bar; scarico 70 m³/h
• Dimensioni (L×P×A): TR8100 SII: 1150 × 850 × 800 mm; TR8100L SII: 1400 × 850 × 800 mm
• Peso: TR8100 SII: 400 kg; TR8100L SII: 470 kg
