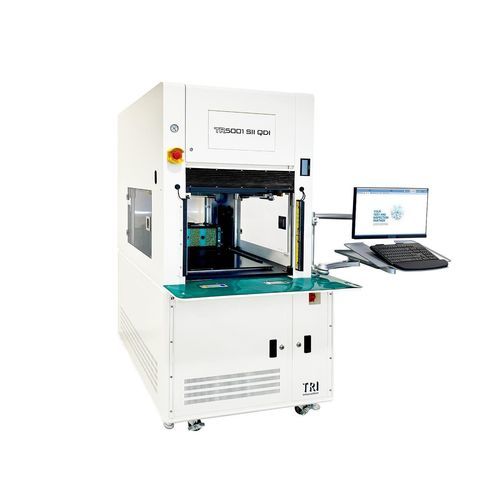

Tester di capacità TR5001 SII QDI

di prestazionedi retedi tensione

Introduzione
Soluzione ICT+FCT di nuova generazione che offre test paralleli multicore e a core unificato con fino a 4 core indipendenti per elevata produttività. Il manipolatore manuale avanzato di TRI integra un design di sicurezza hands‑free per un funzionamento continuo e l'auto‑calibrazione integrata per mantenere l'accuratezza nel tempo.

Caratteristiche

• Architettura tester multicore flessibile (1–4 core)
• Serial Test Controller con fino a 8 porte assegnabili a qualsiasi pin
• Espansione test funzionali e soluzioni di accesso limitato tramite moduli PXI
• Autodiagnosi integrata e auto‑calibrazione basata su DMM
• Misure analogiche e digitali ad alta precisione
• Soluzione inline compatibile SMEMA per elevata copertura dei guasti
• UI intuitiva con sviluppo programmi basato su flow

Specifiche del tester
Punti di test analogici/ibridi: 1 Core = 3.456 (opt. 4.480); 2 Core = 3.328 (opt. 4.096); 4 Core = 4.096
Sistema operativo: Microsoft® Windows 11
Tipo di fixture: Offline con interfaccia Quick Disconnection a lunga durata

Componenti di test standard

• Matrice di commutazione di misura a 6 fili
• Sorgenti programmabili AC/DC ad alta tensione e corrente
• Misura di tensione AC/DC e corrente DC
• Misura componenti R/L/C
• Rilevamento circuito aperto TestJet senza vettore
• Generatore di forme d'onda arbitrarie

Industria 4.0
Comunicazione: SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852
Yield Management: YMS 4.0 (opzionale)

Componenti opzionali

• Testing digitale: architettura 1:1 per pin non multiplexata con impostazione del livello indipendente per pin
• Supporto programmazione Serial Test Controller (STC)
• Alimentazioni DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentazione programmabile (2 CH): 0,2–3 V@2 A max o 3–24 V@3 A max
• Opzioni DPS: DPS3514 (30 V/5 A/100 W per canale, 4 CH per DPS) o DPS3122 (30 V/10 A/200 W per canale, 2 CH per DPS)
• Funzioni BScan: Chain, Cluster, Virtual Nails, Virtual Chain e test IEEE1149.6
• Fino a 8 porte seriali ad alta velocità, flash e EEPROM a bordo

Requisiti di sistema
Alimentazione: 200–240 V, monofase, 50/60 Hz, 3 kVA
Funzionalità alimentazione: rilevamento automatico della linea e della messa a terra
Aria: aria secca 4–8 kg/cm²

Dimensioni
LxPxA: 900 x 1160 x 1860 mm
Peso: 440 kg

Specifiche tecniche

• Modello: TR5001 SII QDI
• Punti di test analogici/ibridi: 1 Core = 3.456 (opt. 4.480); 2 Core = 3.328 (opt. 4.096); 4 Core = 4.096
• Sistema operativo: Microsoft® Windows 11
• Tipo di fixture: Offline con interfaccia Quick Disconnection a lunga durata
• Hardware di test analogico standard: matrice a 6 fili, sorgenti AC/DC programmabili alta tensione/corrente, misura tensione AC/DC e corrente DC, misura R/L/C, TestJet per rilevamento circuito aperto, Generatore di forme d'onda arbitrarie
• Supporto Industria 4.0: SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852; YMS 4.0 opzionale
• Alimentazioni DUT (std/opt): 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A; opzioni programmabili e moduli DPS come specificato
• Alimentazione sistema: 200–240 V, monofase, 50/60 Hz, 3 kVA
• Aria: aria secca 4–8 kg/cm²
• Dimensioni macchina (LxPxA): 900 x 1160 x 1860 mm
• Peso macchina: 440 kg
