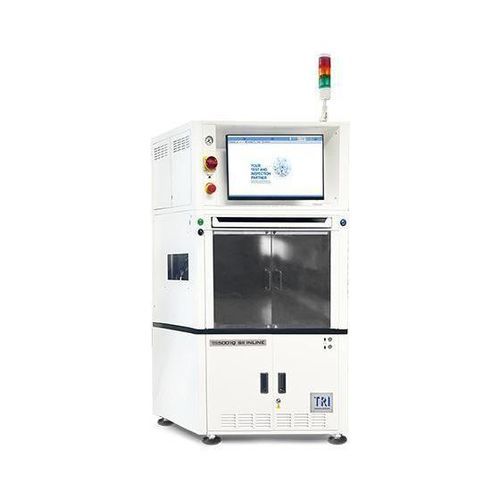

Tester di capacità TR5001 SII INLINE

di prestazionedi retedi tensione

Introduzione
Il TR5001 SII INLINE è un sistema ICT+FCT inline a architettura parallela progettato per test di produzione ad alto rendimento. Integra test paralleli multi‑core con un handler inline compatibile SMEMA, un fixture Quick Disconnect robusto e funzioni integrate di auto‑calibrazione e self‑diagnostics per supportare operazioni continue e ridurre l'intervento dell'operatore.

Caratteristiche principali

• Tester parallelo multi‑core flessibile con fino a 4 core indipendenti
• Serial Test Controller con fino a 8 porte configurabili su qualsiasi pin
• Capacità di test a accesso limitato ed espansione FCT tramite moduli PXI
• Self‑diagnostics integrati e calibrazione automatica (assistita da DMM)
• Misure analogiche/ibride ad alta precisione
• Handler inline compatibile SMEMA per il flusso automatizzato delle schede
• UI intuitiva per sviluppo di programmi basato su flusso

Specifiche del tester

• Punti di test analogici/ibridi: 1 Core – 3.456 (opzioni: 4.480); 2 Core – 3.328 (opzione: 4.096); 4 Core – 4.096
• Sistema operativo: Microsoft® Windows 11
• Tipo di fixture: Inline con Quick Disconnection Interface

Componenti di test standard

• Matrice di commutazione di misura a 6 fili
• Fonti programmabili AC/DC di alta tensione e corrente
• Misura tensione AC/DC e corrente DC
• Misura componenti R/L/C
• Rilevamento circuito aperto TestJet senza vettore
• Generatore di forme d'onda arbitrarie

Industry 4.0
Standard di comunicazione: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Sistema di gestione del rendimento: YMS 4.0 (opzionale)

Componenti opzionali

• Test digitale: architettura 1:1 per pin non multiplexata con impostazione livello indipendente per pin
• Programmazione del Serial Test Controller (STC)
• Alimentazioni DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentazione programmabile (2 CH): 0.2–3 V@2 A max o 3–24 V@3 A max
• Alimentazioni DPS programmabili: DPS3514 (30 V max / 5 A max / 100 W max per canale / 4 CH per DPS); DPS3122 (30 V max / 10 A max / 200 W max per canale / 2 CH per DPS)
• Test BScan: chain, cluster, virtual nails, virtual chain e test IEEE1149.6
• Fino a 8 porte seriali ad alta velocità, flash a bordo ed EEPROM

Manutenzione schede
Dimensione PCB min.: 50 x 50 mm
Dimensione PCB max.: 510 x 510 mm

Requisiti di sistema
Alimentazione: 200–240 V, monofase, 50/60 Hz, 3 kVA
Funzionalità alimentazione: rilevamento automatico della messa a terra e rilevamento automatico 50/60 Hz
Aria: aria secca 4–8 kg/cm2

Dimensioni
LxPxA: 900 x 1200 x 1680 mm (altezza torre segnale: 392 mm)
Peso: 687 kg

Note

• Progettato per test inline ICT+FCT ad alto rendimento con architettura parallela multi‑core
• Handler inline compatibile SMEMA per operazioni automatizzate
• Self‑diagnostics integrati, auto‑calibrazione e fixture Quick Disconnection per affidabilità a lungo termine

Specifiche tecniche

• Modello: TR5001 SII INLINE
• Marca: Test Research, Inc. (TRI)
• Punti di test analogici/ibridi: fino a 4.096 (4 core); opzioni configurabili disponibili
• Sistema operativo: Microsoft Windows 11
• Tipo di fixture: Inline con Quick Disconnection Interface
• Gamma dimensioni PCB: 50 x 50 mm – 510 x 510 mm
• Alimentazione: 200–240 V, monofase, 50/60 Hz, 3 kVA
• Aria: aria secca 4–8 kg/cm2
• Dimensioni (LxPxA): 900 x 1200 x 1680 mm (torre segnale: 392 mm)
• Peso: 687 kg
