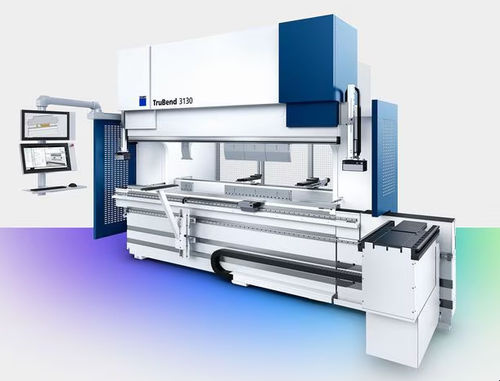

Pressa piegatrice idraulica TruBend 31 series

CNC4 assi5 assi

Panoramica
Gamma di presse piegatrici per la formatura industriale della lamiera. La TruBend Serie 3000 garantisce angoli precisi, qualità ripetibile dei pezzi e processi stabili per un'ampia gamma di operazioni di piegatura, con funzioni premium selezionate per un buon rapporto costi‑efficacia.

Vantaggi principali

• Efficienza dei costi: funzioni premium selezionate per ottimizzare la produttività in rapporto all'investimento.
• Precisione angolare: ACB Laser misura gli angoli senza contatto e applica correzioni automatiche (accuratezza ±0,3°).
• Produttività: programmazione offline con TecZone Bend per preparare programmi mentre la macchina è in produzione.
• Sostegno operatore: accompagnatori con portata 150 kg riducono il carico di lavoro manuale su pezzi pesanti.
• Servizio e utensili: compatibilità con utensili TRUMPF, corsi di formazione e supporto tecnico per ridurre i fermi macchina.

Funzionalità principali

• Registro posteriore: 4 assi di serie, espandibile a 5 assi; opzione di traslazione X per il dito destro (±75 mm) e fino a tre perni aggiuntivi per profili lunghi.
• BendGuard: monitoraggio intelligente del campo luminoso per sicurezza e produttività.
• Apertura utile di installazione: grande altezza utile (fino a 615 mm su modelli selezionati) per scatole alte e componenti complessi.
• Sistema idraulico OnDemand: velocità di lavoro 15 mm/s e avanzamento rapido 170 mm/s per cicli efficaci ed efficienza energetica.
• ACB Laser: sistema ottico non a contatto con linea laser e videocamera; quattro modalità di misura (ACB Speed, ACB Smart, Identify, Copy Plunging Depth); campo 30°–150°, accuratezza ±0,3°.
• Accompagnatori lamiera: fino a due per macchina, ciascuno 150 kg; asse verticale CNC e regolazione automatica dell'altezza.
• Mensole di supporto: versione 70 kg standard e 100 kg opzionale, regolabili in altezza e montate su guide; posizionamento X opzionale sulla versione 100 kg.
• Schermo aggiuntivo: secondo monitor orientabile per produzione paperless e visualizzazione (immagini, PDF, TecZone Bend); comando mouse/tastiera.
• Connettività digitale e software: integrazione con l'ecosistema TRUMPF (TruTops Boost, TecZone Bend) e interfacce OPC UA per monitoraggio, analisi e soluzioni Smart Factory.

Dati tecnici (confronto)
Modello | TruBend 3100 | TruBend 3130 | TruBend 3170
Forza di pressione | 1000 kN | 1300 kN | 1700 kN
Lunghezza di piegatura | 3230 mm | 3230 mm | 4250 mm
Passaggio tra montanti | 2690 mm | 2690 mm | 3680 mm
Apertura utile | 385 mm | 615 mm | 615 mm
Interfaccia utente | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
Vel. asse Y (rapida) | 170 mm/s | 170 mm/s | 170 mm/s
Vel. asse Y (lavoro) | 15 mm/s | 15 mm/s | 15 mm/s
Dimensioni (L x W x H) | 4220 x 2003 x 2375 mm | 4220 x 2003 x 2835 mm | 5210 x 2030 x 3000 mm
Peso (indic.) | 9200 kg | 10800 kg | 15200 kg

Applicazioni
Adatta a molteplici lavorazioni di piegatura: pieghe complesse, profili lunghi e lavorazione di lamiere di diverso spessore con alta flessibilità e ripetibilità.

Software

• TruTops Boost: soluzione 3D all‑in‑one per programmazione con regole TRUMPF e funzioni di automazione.
• TecZone Bend: programmazione combinata ufficio/officina; genera proposte di programma e codice NC da dati 2D/3D.

Caratteristiche / specificazioni tecniche

• Serie: TruBend Series 3000
• Modelli: TruBend 3100, TruBend 3130, TruBend 3170
• Forze: 1000 kN / 1300 kN / 1700 kN
• Lunghezze di piegatura: 3230 mm (3100/3130), 4250 mm (3170)
• Passaggio tra montanti: 2690 mm (3100/3130), 3680 mm (3170)
• Apertura utile: 385 mm (3100), 615 mm (3130/3170)
• Interfaccia: Touchpoint TruBend
• Velocità asse Y: lavoro 15 mm/s, rapido 170 mm/s
• ACB Laser: misura angoli senza contatto ±0,3° (30°–150°)
• Registro posteriore: 4 assi standard, espandibile a 5 assi; X ±75 mm su versione 5 assi
• Accompagnatori: portata 150 kg ciascuno (fino a 2)
• Mensole: 70 kg standard; 100 kg opzionale; regolabili e su guide
• Connettività: OPC UA; integrazione con strumenti di monitoraggio TRUMPF
