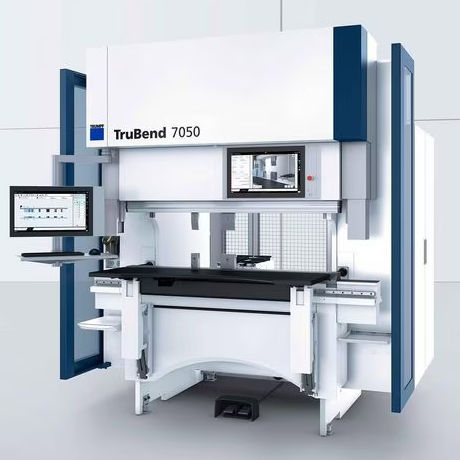

Pressa piegatrice servoelettrica TruBend 70 series

CNC6 assiad alta velocità

Panoramica
La TruBend Serie 7000 è una piegatrice compatta ed ergonomica ad alta velocità, progettata per piegare pezzi piccoli e medi con precisione angolare ripetibile. Combina azionamento diretto, misurazione angoli automatica e utilizzo sia in postazione seduta sia in piedi per processi produttivi a ingombro ridotto.

Caratteristiche principali

• Produzione efficiente di pezzi piccoli/medi con angoli corretti dalla prima parte.
• Impostazione rapida e sicura tramite BendGuard Automatic gestito da CNC.
• Ingombro ridotto: installazione compatta e trasportabile con carrello elevatore.
• Comfort operatore: piano di appoggio regolabile, comando girevole e illuminazione LED; supporta lavoro seduto e in piedi.

Misurazione angoli e software
Supporta ACB Wireless e ACB Laser per la misurazione angolare. ACB Speed riduce i tempi ciclo misurando il ritorno elastico solo sulla prima parte e applicando la correzione alle parti successive. La banca dati materiali ACB Smart è disponibile sul controllo. Opzioni software: TruTops Boost e TecZone Bend per generazione e ottimizzazione di programmi 2D/3D.

Ergonomia e sicurezza
Dotazioni: supporti seduta/posizione in piedi, console di appoggio ergonomiche, controllo Touchpoint TruBend orientabile con visualizzazioni 3D e illuminazione LED. BendGuard e BendGuard Automatic assicurano il posizionamento monitorato e CNC dei dispositivi di sicurezza per cambi utensili più rapidi e sicuri.

Precisione e automazione
Backgauge a 6 assi per posizionamento accurato; scanner 2D per caricamento automatico dei programmi; serraggio utensili automatico per ridurre i tempi di attrezzaggio. Opzioni di automazione come Flex Cell consentono produzione compatta e automatizzata di pezzi semplici.

Dati tecnici (estratto)
Modello | TruBend 7036 | TruBend 7050
Forza di pressione | 360 kN | 500 kN
Lunghezza di piegatura | 1020 mm | 1530 mm
Passaggio tra montanti | 932 mm | 1305 mm
Apertura utile | 295 mm | 385 mm
Profondità gola | 150 mm | 250 mm
Interfaccia utente | Touchpoint TruBend | Touchpoint TruBend
Velocità max asse Y (lavoro) | 25 mm/s | 25 mm/s
Dimensioni (L×W×H) | 1900×1340×2380 mm | 2420×1805×2580 mm
Peso | 3300 kg | (a seconda variante)

Applicazioni
Ottimizzata per pezzi piccoli e molto piccoli, pieghe con lembi corti e componenti fino a circa 1500 mm (a seconda del modello). Adatta a linee di produzione ergonomiche e a spazio limitato che richiedono precisione angolare ripetibile.

Specifiche tecniche

• Serie: TruBend Serie 7000 (esempi: 7036, 7050)
• Forza di pressione: 7036 = 360 kN; 7050 = 500 kN
• Lunghezza di piegatura: 7036 = 1020 mm; 7050 = 1530 mm
• Passaggio tra montanti: 7036 = 932 mm; 7050 = 1305 mm
• Apertura utile: 7036 = 295 mm; 7050 = 385 mm
• Profondità gola: 7036 = 150 mm; 7050 = 250 mm
• Interfaccia: Touchpoint TruBend
• Velocità max asse Y: 25 mm/s
• Dimensioni (L×W×H): vedi tabella per modello
• Backgauge: 6 assi
• Misurazione angoli: ACB Wireless, ACB Laser, ACB Speed, ACB Smart
• Sistemi di sicurezza: BendGuard, BendGuard Automatic
• Automazione: Flex Cell, scanner 2D, serraggio utensile automatico
