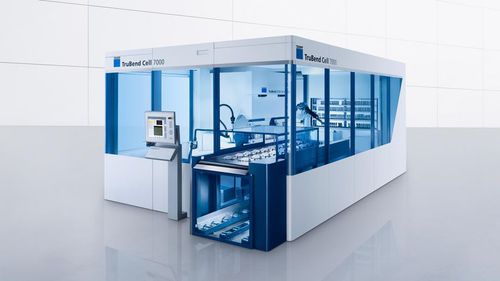

Pressa piegatrice idraulica TruBend Cell 7000

CNCad alta velocitàrobotizzata

Panoramica
Soluzione automatizzata per la produzione continua ad alta velocità di pezzi piccoli. La TruBend Cell 7000 unisce un ingombro compatto a moduli d'automazione integrati per piegare in modo autonomo componenti fino a 500 x 380 mm.

Vantaggi principali

• Progettata per la produzione continua 24/7 ad alta velocità.
• Aumento della produttività grazie al concetto di azionamento dinamico e ai registri posteriori di precisione.
• Specialista per minuteria: trattamento efficiente di componenti fino a 500 x 380 mm.
• Flusso di pezzi automatizzato: sistema di trasporto con opzioni di deposito flessibili e uscita su pallet.
• Angoli precisi fin dal primo pezzo: misurazione e correzione automatica ACB.
• Gestione utensili automatica: ToolMaster Bend per equipaggiamento utensili senza cambio pinza.

Componenti e opzioni

• BendMaster: movimentazione automatizzata e esecuzione della piegatura per piccoli componenti.
• ToolMaster Bend: caricamento automatico degli utensili con riconoscimento tramite ID‑chip.
• LoadMaster Bend: carico in parallelo dei lamierati con sensore integrato per trasferimento preciso al BendMaster.
• Morsetto utensile frazionato: ottimizza l'uso delle pinze e riduce le riprese.
• Pinze articolate e console per cambio pinze con postazione di pulizia utensili per scambio e manutenzione automatizzati.
• Sistema di trasporto: colloca i pezzi finiti in cassette o su trasportatore pallet.
• ACB e ACB Wireless: misurazione angolare automatica e comunicazione wireless tra utensile e controllo per risultati accurati su ali corte e superfici riflettenti.
• TruTops Bend: supporto di programmazione (coefficiente di piega, selezione utensili, calcolo sequenze) per qualità al primo pezzo.
• Utensili con chip ID e utensili sensorizzati per rilevamento automatico e misurazione in processo.

Dati tecnici (esempio: TruBend Cell 7036)
Forza di pressa: 217 kN
Lunghezza di piega: 2 x 500 mm
Passaggio tra i montanti: 1530 mm
Altezza utile di montaggio: 300 mm
Profondità gola: 515 mm
Velocità di lavoro: fino a 50 mm/s
Dimensione max pezzo (BendMaster): 500 x 380 mm
Peso max pezzo (BendMaster): 1,5 kg
Capacità di carico max: 15 kg
Spessore lamiera min: 0,5 mm
Spessore lamiera max: 6 mm
Peso BendMaster: 114 kg
Peso macchina base: 4200 kg
Dimensioni macchina (L x W x H): 5500 mm x 3870 mm x 2630 mm
Altezza minima capannone: 5500 mm

Caratteristiche / specifiche tecniche

• Modello: TruBend Cell 7000
• Forza di pressa (es. 7036): 217 kN
• Velocità di lavoro: fino a 50 mm/s
• Dimensione max pezzo (BendMaster): 500 x 380 mm
• Peso max pezzo: 1,5 kg
• Capacità di carico max: 15 kg
• Gamma spessori lamiera: 0,5 – 6 mm
• Ingombro tipico (es.): 5500 x 3870 x 2630 mm
• Altezza minima capannone: ca. 5500 mm
