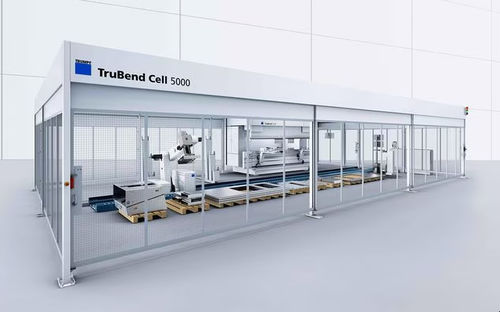

Pressa piegatrice idraulica TruBend Cell 5000

a comando numericorobotizzatadi grandi dimensioni

Panoramica
La TruBend Cell 5000 è una cella di piegatura completamente automatizzata pensata per produzioni continue e mix di pezzi. Combina piegatrici TruBend 5000 con automazione modulare (BendMaster 60 / 150), cambio utensile automatico (ToolMaster) e soluzioni di presa flessibili per diverse geometrie e pesi pezzo.

Caratteristiche principali

• Cella di piegatura completamente automatizzata per mix di pezzi e produzione continua
• Programmazione: TecZone Bend fornisce proposte rapide da dati 2D/3D e genera automaticamente il programma NC
• Cambio utensile: ToolMaster permette l'allestimento automatico degli utensili per ogni programma
• Prese: ventose (fino a 100 kg), pinze meccaniche, multigripper regolabili e gripper a ganascia pivotante per pezzi piccoli
• Automazione: opzioni BendMaster 60 e BendMaster 150 per diverse gamme di pezzi
• Misurazione angoli: ACB Laser e ACB Wireless per angoli corretti dalla prima parte
• Gestione lamiera: sensori lamiera per rilevamento preciso della posizione (senza stazione di centraggio separata)
• Flusso materiali: nastri trasportatori, convogliatori pallet e interfaccia AGV per logistica integrata
• Cambio rapido: cambio automatico del gripper e console di cambio per ridurre i tempi non produttivi

Applicazioni
Progettata per funzionamento 24/7 in stabilimenti connessi. Idonea per piegatura di nest e pezzi singoli, scatole e componenti di grandi dimensioni, e per linee che richiedono frequenti cambi di utensili o gripper. Interfacce (Oseon / OPC UA) consentono l'integrazione nei flussi digitali per monitoraggio e gestione degli ordini di trasporto.

Caratteristiche / specificazioni tecniche

• Forza di piegatura (gamma serie): 1300 kN – 3200 kN
• Lunghezza di piega (varianti tipiche): 3.230 mm – 4.420 mm
• Larghezza tra colonne: 2.690 mm – 3.680 mm
• Altezza utile di montaggio: 615 mm
• Profondità gola: 420 mm
• Movimento rapido in discesa: 200 mm/s
• Velocità massima operativa asse Y: 25 mm/s
• Dimensione massima pezzo (a seconda della configurazione): fino a 3.000 mm x 1.500 mm
• Lunghezza profili lavorabili: fino a 2.500 mm – 4.000 mm (varianti)
• Peso massimo pezzo in automazione: fino a 100 kg (tecnologia ventosa/prese)
• Capacità massima BendMaster: 60 kg o 150 kg (a seconda del modello)
• Spessore minimo lamiera: 0,7 mm
• Lunghezza percorso (flusso materiali): 8 m – 16 m
• Altezza max pila di grezzi: 700 mm
• Altezza max pila pezzi finiti: 1.000 mm – 1.200 mm
• Peso BendMaster (esempi): 620 kg – 784 kg
• Peso macchina base (esempi): circa 11.800 kg – 23.400 kg
• Dimensioni TruBend (esempi): da 3.980 x 1.800 x 2.835 mm fino a 5.180 x 2.055 x 3.200 mm
