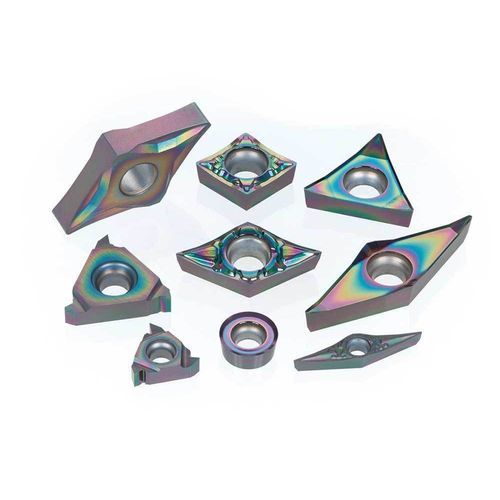

Inserto di tornitura per metalli DS2000

in lega di alluminio

Panoramica
Nuovo grado di rivestimento DLC progettato per tornitura e filettatura di leghe non ferrose. Combina elevata durezza e resistenza al calore con ottima adesione per ridurre la formazione di accumuli sul bordo e ottenere finiture superficiali lucide di qualità.

Applicazioni

• Tornitura esterna
• Tornitura interna
• Filettatura esterna
• Filettatura interna

Caratteristiche
Inserti rivestiti DLC

• Grado di rivestimento DLC originale Tungaloy ottimizzato per leghe di alluminio e altri materiali non ferrosi
• Elevata resistenza alla formazione di accumuli sul tagliente per migliorare la qualità della superficie
• Elevata durezza del rivestimento e resistenza termica per ridurre l'usura abrasiva e termica
• Tecnologia avanzata di adesione del rivestimento per garantire fresature stabili e ripetibili

Punti di forza

• Eccellente resistenza alla formazione di accumuli sul tagliente e ottima qualità della superficie
• Superiore resistenza all'usura grazie a uno strato DLC duro e resistente al calore
• Stabilità di lavorazione costante grazie alla forte adesione del rivestimento

Gradi

• DS2005 — Eccellente resistenza all'usura; lunga durata stabile nelle lavorazioni ad alta velocità di metalli non ferrosi
• DS2015 — Equilibrio tra resistenza all'usura e resistenza alla scheggiatura per un'ampia gamma di applicazioni
• DS2025 — Elevata resistenza alla frattura per finiture stabili in passate interrotte di materiali non ferrosi

Esempi pratici
Esempio #1
Tipo di pezzo: Parte di pompa del vuoto
Materiale: A6061 / AlMg1SiCu
Inserti: CNGG120404-28
Grado: DS2005
Condizioni di taglio: Vc = 330 (m/min), f = 0,35 (mm/giro), ap = 0,2 (mm), Refrigerante: Bagnato

Esempio #2
Tipo di pezzo: Parte meccanica
Materiale: C1011 / Rame
Inserti: CNGG120408-28
Grado: DS2005
Condizioni di taglio: Vc = 270 (m/min), f = 0,15 (mm/giro), ap = 1 (mm), Refrigerante: Bagnato

Esempio #3
Tipo di pezzo: Albero
Materiale: A5052 / AlMg2.5
Inserti: 16IRA60
Grado: DS2015
Condizioni di taglio: Vc = 150 (m/min), Passo = 1, Refrigerante: Bagnato

Condizioni di taglio standard (sintesi)
ISO | Materiali | Grado | Velocità di taglio Vc (m/min) | Avanzamento f (mm/giro) | Profondità di passata ap (mm)
Lega di alluminio (Si ≤ 12%) | DS2005 | 100 – 1200 | 0.02 – 0.1 | 0.05 – 2.5
Lega di alluminio (Si ≥ 12%) | DS2005 / DS2025 | 100 – 300 | 0.02 – 0.2 | 0.05 – 3
Rame e leghe di rame | DS2005 / DS2025 | 100 – 300 | 0.02 – 0.2 | 0.05 – 3
Metalli non ferrosi (generale) | DS2015 | 100 – 500 | Varia | Varia

Note
Progettato principalmente per alluminio e altri metalli non ferrosi; selezionare rompitrucioli e geometrie di inserto adeguate in funzione del materiale e del tipo di lavorazione.

Specifiche tecniche

• Marca: Tungaloy
• Denominazione commerciale: DS2000 series
• Tipo di rivestimento: DLC (diamond‑like carbon)
• Materiali target: leghe di alluminio e altri metalli non ferrosi (incluse leghe di rame)
• Principali applicazioni: tornitura esterna, tornitura interna, filettatura esterna, filettatura interna
• Vantaggi chiave: alta resistenza alla formazione di accumuli, eccellente qualità superficiale, elevata durezza del rivestimento, resistenza termica, ottima adesione del rivestimento
• Gradi disponibili: DS2005, DS2015, DS2025
• Velocità di taglio raccomandate rappresentative: DS2005 fino a ~100–1200 m/min (a seconda del materiale e delle condizioni); DS2015 tipicamente 100–500 m/min; DS2025 adatto fino a ~1000 m/min per alcuni materiali
• Esempi di inserti citati: CNGG120404-28, CNGG120408-28, 16IRA60
• Condizione di refrigerazione tipica negli esempi: Bagnato
