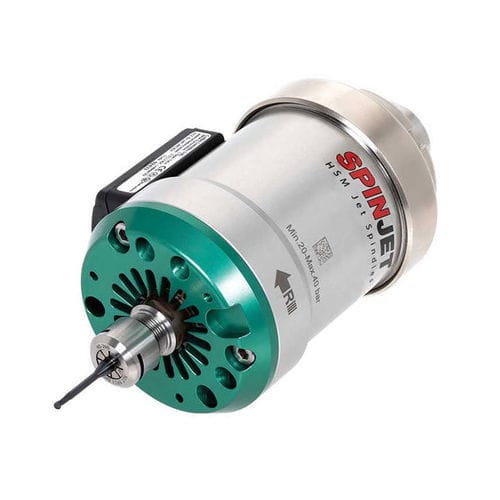

Mandrino per fresatura SpinJet

di lavorazionedi tagliodi posizionamento in altezza

Panoramica del prodotto

• Mandrino compatto ad alta velocità azionato a refrigerante.
• La produttività può quadruplicarsi grazie a mandrini che ruotano ad alta velocità con pressione del refrigerante.

Frase chiave

• Mandrino compatto ad alta velocità azionato a refrigerante per elevata produttività con utensili di piccolo diametro su macchine a regime limitato.
• SpinJet utilizza l'alimentazione di refrigerante della macchina, azionata da una pompa ad alta pressione per far ruotare una turbina ad alte velocità; il forte flusso a getto di refrigerante garantisce maggiore durata utensile e stabilità di lavorazione.

Caratteristiche

• Mandrino HSM azionato a refrigerante: SpinJet utilizza l'alimentazione di refrigerante della macchina come fonte di energia per azionare una turbina e far ruotare gli utensili di taglio a velocità estremamente elevate mentre il mandrino principale della macchina rimane inattivo quando SpinJet è montato.
  • Fornisce capacità di lavorazione ad alta velocità anche su macchine con RPM del mandrino limitati.
• Risparmio energetico: gli utensili ruotano solo con la pressione del refrigerante, quindi il mandrino macchina rimane fermo durante l'uso di SpinJet. Nota: il mandrino principale della macchina deve rimanere fermo mentre SpinJet è montato.
• Sistema di monitoraggio RPM wireless: SpinJet è dotato di un display della velocità online per monitorare la velocità reale di rotazione dell'utensile durante la lavorazione.
• Forte getto di refrigerante: maggiore durata dell'utensile e miglior stabilità di lavorazione grazie al flusso di refrigerante ad alta pressione attraverso il mandrino.

Portautensili e accessori

• Portautensili SpinJet (modelli di porta esempi indicati nella pagina prodotto).
• Accessori SpinJet (adattatori e kit accessori per vari tipi di espansione/adattamento).

Esempi pratici
Esempio #1 — Ingegneria generale
Pezz o: Parti meccaniche
Materiale: SUS303 / X10CrNiS18-9 (25 HRC)
Portautensile: TJSGJETST20
Fresa: TEB010A2-015/12C4M45 (ø1.0, z = 2)
Grado: AH750
Condizioni di taglio: Vc = 120 (m/min) | n = 45.600 (RPM) | fz = 0,016 (mm/t) | ap = 0,01 (mm) | ae = 1 (mm) | Applicazione: Scanalatura | Refrigerante: Bagnato | Macchina: M/C verticale, BT30

Esempio #2 — Industria stampi e matrici
Pezz o: Elettrodo
Materiale: C1100
Portautensile: TJSGJETST20
Fresa: TEB010A2-015/12C4M45 (ø1.0, z = 2)
Grado: AH750
Condizioni di taglio: Vc = 95 (m/min) | n = 40.000 (RPM) | fz = 0,025 (mm/t) | ap = 0,04 (mm) | ae = 0,04 (mm) | Applicazione: Profilatura | Refrigerante: Bagnato | Macchina: M/C verticale, BT30

Esempio #3 — Industria medicale
Pezz o: Apparecchiature medicali
Materiale: Leghe di titanio
Portautensile: TJSGJETER32
Fresa: TEB010A2-015/12C4M45 (ø1.0, z = 2)
Grado: AH750
Condizioni di taglio: Vc = 80 (m/min) | n = 35.000 (RPM) | fz = 0,03 (mm/t) | ap = 0,03 (mm) | ae = 0,05 (mm) | Applicazione: Profilatura | Refrigerante: Bagnato | Macchina: M/C verticale, BT30

Condizioni di taglio standard (voci selezionate / rappresentative)
Colonne della tabella: ISO | Materiale del pezzo | Utensile | Applicazione | Diametro utensile DC (mm) | Pressione refrigerante (MPa) | Velocità mandrino n (min-1) | Larghezza di taglio ae (mm) | Profondità di taglio ap (mm) | Avanzamento per dente fz (mm/t)
Righe esempio (rappresentative):
P (Acciaio legato 35 HRC) | Punte | Foratura | DC 0,5–4 | Pressione esempio 1,5 MPa | Velocità 18.000–40.000 | fz esempi 0,007–0,01
M (Acciaio inossidabile 180–250 HB) | Fresa a sfera / Fresa | Profilatura / Scanalatura | DC 1–4 | Refrigerante 1,5 MPa | Velocità 18.000–40.000 | fz esempi 0,015–0,015
N (Leghe di alluminio 80–160 HB) | Punte / Frese | Foratura / Scanalatura | DC 0,5–4 | Refrigerante 1,5–2 MPa | Velocità 18.000–53.000 | fz esempi 0,01–0,02
H (Acciaio per utensili SKD61 58 HRC) | Fresa a sfera | Profilatura | DC 1–4 | Refrigerante esempi fino a 2 MPa | Velocità 35.000–53.000 | fz esempi 0,005–0,01
Nota: la pagina prodotto fornisce una matrice estesa di condizioni di taglio standard per gruppo materiale ISO (P, M, N, H) con valori dettagliati per tipo di utensile, diametro, pressione del refrigerante, velocità mandrino, larghezza/profondità di taglio e avanzamento per dente.
