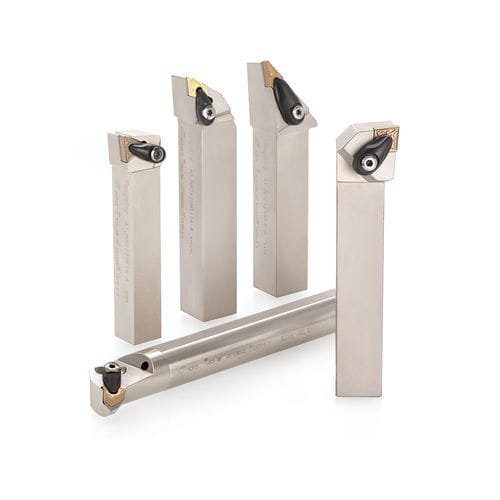

Portautensile per tornitura esterna TurningA

per tornitura internaad alta rigiditàdi alta precisione

Panoramica
Il sistema « Double‑Clamp » ad alta rigidità garantisce stabilità notevole e elevata precisione.

Applicazioni

• Tornitura interna
• Tornitura esterna

Caratteristiche

• Sistema doppia‑morsetto semplice e robusto: fornisce una forte forza di serraggio con una sola vite. Una sola vite e un'unica azione generano doppia forza di serraggio spingendo e tirando simultaneamente, assicurando alta stabilità del filo di taglio.
• Maggiore precisione di indicizzazione
• Morsetto unico che migliora la rigidità: un'area di presa maggiore aumenta drasticamente la forza di serraggio. La rigidità superiore garantisce eccellente stabilità e riduce le vibrazioni.

Inserti

• Inserti per tornitura esterna
• Inserti per tornitura interna
• Inserti ISO‑EcoTurn: inserto di piccole dimensioni ed economico

Gradi principali

• T9215: P10 – P20; Buon bilanciamento tra resistenza all'usura e resistenza alla rottura; Prima scelta per acciaio; Ampia versatilità per varie applicazioni
• T6130: P15 – P30 / M15 – M30; Alta resistenza all'usura in taglio a velocità medio‑alte; Prima scelta per acciaio inox
• T515: K10 – K20; Lavorazione stabile in un'ampia gamma di applicazioni, dal taglio continuo a quello intermittente

Portautensili
Portautensili TurningA: sistema « Double‑Clamp » ad alta rigidità per portautensili di tornitura esterna e interna.

Esempi pratici
Esempio n.1 — Industria automobilistica
Pezzatura: Albero
Materiale: SCM440 (42CrMo4)
Portautensile: ACLNR2525M12-A
Inserto: CNMG120408-TM
Grado: T9215
Condizioni di taglio: Vc = 250 m/min | f = 0.3 mm/rev | ap = 3.5 mm
Applicazione: Profilatura esterna (Continuo) | Refrigerante: Liquido

Esempio n.2 — Industria automobilistica
Pezzatura: Mozzo (componenti auto)
Materiale: SCM420 (Acciaio legato)
Portautensile: AWLNR2525M08-A
Inserto: WNMG080412-TM
Grado: T9225
Condizioni di taglio: Vc = 220 m/min | f = 0.3 mm/rev | ap = 1.0 mm
Applicazione: Faccia & Profilatura (Continuo & Interrotto) | Refrigerante: Liquido

Documenti
Rapporto principale del prodotto: n. 365 (rapporti metrici e imperiali disponibili).

Specifiche tecniche

• Nome prodotto: TurningA
• Sistema di serraggio: Double‑Clamp con attuazione a vite singola (spinge e tira simultaneamente)
• Applicazioni principali: tornitura interna ed esterna
• Vantaggi principali: elevata rigidità, alta precisione, migliore soppressione delle vibrazioni
• Gradi consigliati: T9215, T6130, T515 (raccomandazioni per acciaio, acciaio inox e materiali fusi/K)
• Esempi tipici di portautensili: ACLNR2525M12-A (esterno), AWLNR2525M08-A (esempi esterno/interno)
• Velocità/avanzi d'esempio per applicazioni su albero e mozzo (vedere esempi pratici)
• Numero del rapporto prodotto associato: 365
