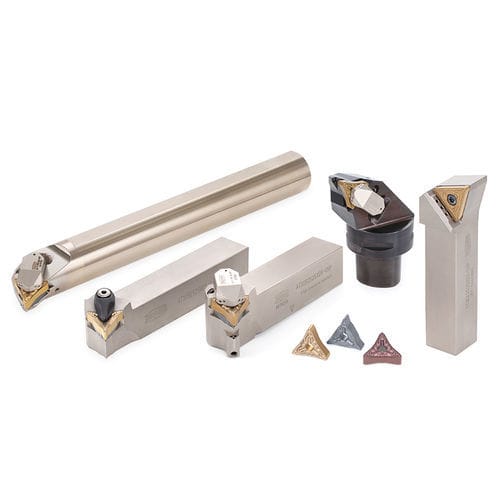

Inserto di tornitura positivo AddMultiTurn

negativoin carburoper metalli

Overview
Inserti indexabili a sei spigoli progettati per operazioni di tornitura versatili, permettendo tornitura frontale (push), tornitura posteriore (pull), profilatura e tornitura di faccia con un unico sistema di utensili.

Applications

• Tornitura esterna
• Tornitura interna

Features

• 1. Due angoli di spigolo e di taglio per impieghi versatili
  • Inserti a doppia faccia 6 spigoli disponibili con angolo di spigolo 80° o 35°
  • Tornitura posteriore (pull): tagliente progettato per alte avanzamenti che incrementa la produttività (≈200% vs utensili ISO convenzionali) senza programmazione speciale
  • Tornitura frontale (push): geometria del tagliente compatibile con i processi di tornitura frontale standard
• 2. Controllo dei trucioli
  • Geometrie dei rompitrucioli ottimizzate per controllare la formazione e l'espulsione dei trucioli sia in tornitura frontale che posteriore
• 3. Progetto di bloccaggio sicuro Y‑PRISM
  • Shim con rotaia e scanalatura corrispondente sull'inserto per un incastro stretto e una serraggio sicuro
  • Previene che le forze di taglio spostino l'inserto in qualsiasi direzione, garantendo elevata stabilità
  • Entrambi i tipi di inserto (80° e 35°) sono intercambiabili sullo stesso portautensile
• 4. Vita utensile
  • Gli inserti AddMultiTurn hanno dimostrato fino a triplicare la vita utensile rispetto a inserti ISO comparabili alla stessa avanzamento
  • Possibile raddoppiare l'avanzamento rispetto agli inserti ISO senza compromettere la vita utensile

Inserts

• 3C‑TCMT — Angolo di spoglia positivo 7°, classe M, inserto triangolare
• 6C‑TOMG — Spoglia negativa, classe M, inserto con angolo di spigolo 80°
• 6V‑TOMG — Spoglia negativa, classe M, inserto con angolo di spigolo 35°

Grades

• AH8015 — Equilibrio tra resistenza all'usura e alla frattura; scelta per leghe resistenti al calore in condizioni di taglio generali
• T9225 — Scelta per sgrossatura a taglio medio; elevata resistenza alla frattura
• T9215 — Buon equilibrio tra usura e scheggiatura; prima scelta per acciaio e molto versatile
• AH6225 — Prima scelta per acciaio inox; eccellente combinazione di resistenza all'usura e alla frattura

Toolholders

• Portautensili AddMultiTurn a doppia staffa (tornitura esterna)
• Portautensili AddMultiTurn avvitati (tornitura esterna)

Practical examples
Example #1
Pezzо: Albero turbina
Materiale: SCr420 / 20Cr4
Portautensili: ATXOL2525M25‑A
Inserto: 6C‑TOMG250608M‑TM
Grado: T9215
Condizioni di taglio: Vc = 147 m/min; Tornitura faccia: f = 0.35 mm/giro, ap = 1–2 mm; Tornitura esterna: f = 0.5 mm/giro, ap = 0.5 mm; Refrigerante: Bagnato (esterno); Applicazione: Tornitura faccia, Tornitura esterna

Example #2
Pezzо: Parte ingranaggio
Materiale: S25C / C25
Portautensili: ATXOR2525M25‑A
Inserto: 6V‑TOMG250604F‑TSF
Grado: T9215
Condizioni di taglio: Vc = 200 m/min; Sgrossatura: f = 0.6 mm/giro × 2 passate; Finitura: f = 0.1 mm/giro × 1 passata; ap = 0.5 mm × 3 passate; Refrigerante: Bagnato (esterno); Applicazione: Tornitura esterna

Standard cutting conditions
Inserto doppia faccia 6 spigoli
ISO: P — Finitura — Rompi‑trucioli: TSF / TLF — Grado: T9215 / T9225 — ap (Frontale / Posteriore): 0.2–1.5 mm / 0.2–1.5 mm — f (Frontale / Posteriore): 0.08–0.4 mm/giro / 0.2–1.2 mm/giro — Vc: 150–400 (T9215) o 80–300 (T9225)
ISO: P — Taglio medio‑pesante — Rompi‑trucioli: TM / TLM — Grado: T9215 / T9225 — ap (Frontale / Posteriore): 0.5–2.5 mm / 0.5–2.5 mm — f (Frontale / Posteriore): 0.2–0.6 mm/giro / 0.4–1.2 mm/giro — Vc: 150–400 (T9215) o 80–300 (T9225)
ISO: M — Finitura — Rompi‑trucioli: TSF / TLF — Grado: AH6225 — ap: 0.2–1.5 mm — f: Frontale 0.08–0.4 mm/giro / Posteriore 0.2–1.2 mm/giro — Vc: 60–240
ISO: M — Taglio medio‑pesante — Rompi‑trucioli: TM / TLM — Grado: AH6225 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/giro (frontale) / 0.4–1.2 mm/giro (posteriore) — Vc: 60–240
ISO: K — Finitura — Rompi‑trucioli: TSF / TLF — Grado: T9215 — ap: 0.2–1.5 mm — f: 0.08–0.4 mm/giro (frontale) / 0.2–1.2 mm/giro (posteriore) — Vc: 140–500
ISO: K — Taglio medio‑pesante — Rompi‑trucioli: TM / TLM — Grado: T9215 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/giro (frontale) / 0.4–1.2 mm/giro (posteriore) — Vc: 140–500
ISO: S — Finitura — Rompi‑trucioli: TSF / TLF — Grado: AH8015 — ap: 0.2–1.5 mm — f: 0.08–0.4 mm/giro (frontale) / 0.2–1.2 mm/giro (posteriore) — Vc: 20–80
ISO: S — Taglio medio‑pesante — Rompi‑trucioli: TM / TLM — Grado: AH8015 — ap: 0.5–2.5 mm — f: 0.2–0.6 mm/giro (frontale) / 0.4–1.2 mm/giro (posteriore) — Vc: 20–80

Single‑sided 3‑corner insert (summary)
ISO: P/M/K — Taglio medio‑pesante — Rompi‑trucioli: TM — Grado: T9215 — ap: 0.5–4 mm (frontale) / 0.5–2 mm (posteriore) — f: 0.2–0.6 mm/giro (frontale) / 0.4–2 mm/giro (posteriore) — Vc: P 150–400; M 100–250; K 140–500

Caractéristiques / spécifications techniques

• Product name / model: AddMultiTurn
• Geometria inserto: inserti doppia faccia 6 spigoli (6C / 6V) e 3 spigoli singoli/triangolari (3C‑TCMT)
• Angoli di spigolo disponibili: 80° (6C‑TOMG) e 35° (6V‑TOMG)
• Spoglia: positiva 7° per 3C‑TCMT; spoglia negativa per 6C/6V (classe M)
• Meccanismo di bloccaggio: Y‑PRISM safe lock (rotaia sul shim + scanalatura sull'inserto per incastro saldo)
• Applicazioni: tornitura frontale (push), tornitura posteriore (pull), profilatura, tornitura di faccia — un utensile per più operazioni
• Gradi tipici: AH8015, T9225, T9215, AH6225 (selezionati in base a materiale e operazione)
• Portautensili: portautensili AddMultiTurn doppia staffa e avvitati per tornitura esterna; portautensili interni disponibili per tornitura interna
• Prestazioni: fino a triplicare la vita utensile vs inserti ISO comparabili alla stessa avanzamento; consente di raddoppiare l'avanzamento vs inserti ISO senza ridurre la vita utensile
• Gamma di condizioni di taglio raccomandate fornita per classificazione ISO (P, M, K, S) e per rompi‑trucioli/grado
