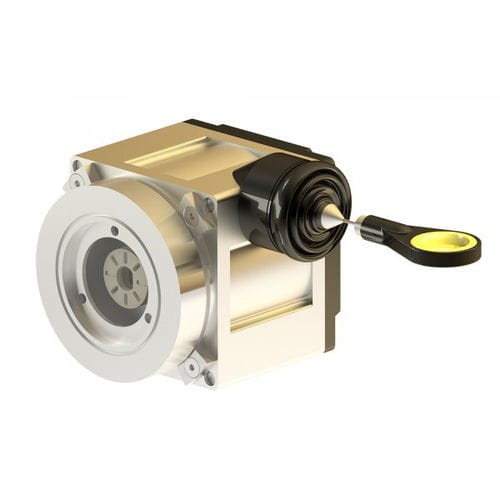

Trasduttore di spostamento a cavo SWH

meccanicoflessibile

Si prega di notare che questo prodotto è un accessorio. Nella sezione "Prodotti" troverete i corrispondenti encoder che potrete ordinare per il vostro articolo selezionato. Il movimento lineare di un cavo d'acciaio flessibile, che può avere una lunghezza fino a 3 m, viene convertito in un movimento rotatorio con l'aiuto di un tamburo di misura. Il tamburo di misura è collegato all'albero di un encoder. In questo modo una variazione dello spostamento del cavo di misura fa ruotare l'albero dell'encoder di una quantità direttamente proporzionale che può essere registrata. La forza di ripristino dell'azionamento a molla tiene il cavo di misura sempre ben stretto e impedisce qualsiasi cedimento che altrimenti indurrebbe un errore. Il cavo viene avvolto in modo preciso e riproducibile per l'avvolgimento nella scanalatura elicoidale del tamburo. L'ugello, attraverso il quale il cavo entra nel tamburo, è protetto con una spazzola e un soffietto per evitare che acqua o polvere entrino nel tamburo.
