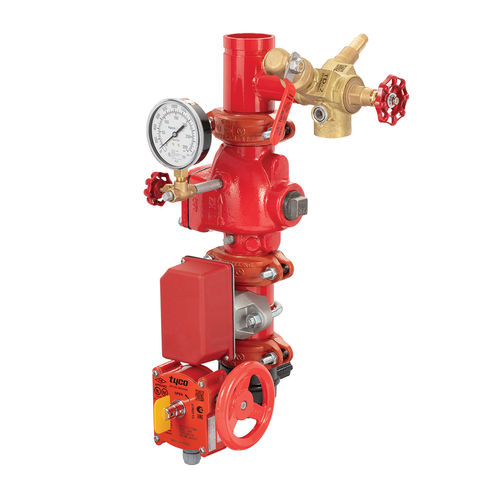

Manifold multicanale RM-2 Riser

Il TYCO modello RM-2 Riser Manifold dispone del necessario allarme del flusso d'acqua, manometro, orifizio di prova di allarme, drenaggio, vetro spia e valvola di ritegno in un unico gruppo per l'uso in National Fire Protection Association (NFPA) standard NFPA 13 * conforme sistemi sprinkler commerciali. Il collettore montante è disponibile in una gamma di dimensioni da 2 a 6 pollici e fornisce una disposizione di transizione semplice ed economica per le valvole di controllo e le tubazioni del sistema. Il collettore della colonna montante può essere installato con un orientamento orizzontale o verticale, sia per sprinkler singoli sia per sprinkler singoli che per il controllo dei piani nei grattacieli. Una valvola di prova e di scarico TYCO modello TD-2 installata sul collettore della colonna montante, come mostrato nella Figura 2, fornisce un mezzo semplificato per la prova dei dispositivi di allarme del flusso d'acqua e lo scarico per le condutture di alimentazione. La valvola di scarico della pressione, integrata nella valvola di prova e scarico TYCO modello TD-2, ha una gamma regolabile da 100 psi (6,9 bar) a 310 psi (21,4 bar). La pressione in eccesso del sistema viene scaricata internamente attraverso l'uscita di scarico della valvola TD-2. Per ulteriori informazioni sulla valvola di prova e scarico modello TD-2, consultare la scheda tecnica TFP965.
