Scaricatore continuo

industrialeper sfusodi navi

Panoramica

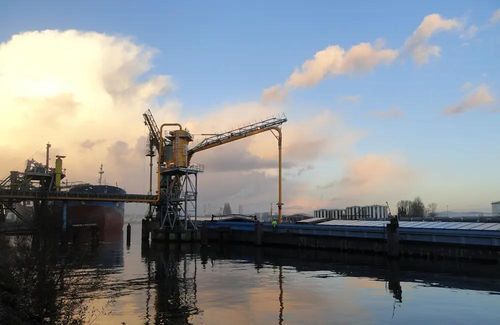

Lo scaricatore pneumatico per chiatte è una soluzione a torre adattata al sito per lo scarico alla rinfusa di cereali, fertilizzanti e materiali granulari simili. Ogni unità è progettata per rispondere ai vincoli del progetto e alle esigenze operative, combinando una torre di scarico con unità di filtrazione, valvola a tenuta tipo VIGAN, locale tecnico separato e un braccio a traliccio tubolare che sostiene le tubazioni di aspirazione.

Progettazione e funzionamento
La torre offre piena libertà di movimento per l'accesso efficiente alle stive e un'adeguata portata operativa. Le configurazioni possono prevedere la separazione del locale tecnico, l'integrazione dell'apparecchiatura in edifici esistenti e l'inserimento di isolamento acustico specifico. Il layout minimizza le perdite di pressione e la turbolenza per garantire funzionamento intensivo e lunga vita utile.

Caratteristiche principali

• Personalizzabile: Su misura secondo le specifiche del sito (vincoli di spazio, separazione del locale tecnico, integrazione in edificio, mitigazione del rumore).
• Costruzione semplice e robusta: Leghe resistenti all'usura per valvola e tubazioni; geometria del gomito ottimizzata per ridurre la turbolenza; progettata per milioni di tonnellate di throughput in condizioni standard.
• Basse emissioni di polvere: Filtro autopulente a getto d'aria (superfici tipiche 68–166 m²) progettato per il controllo della polvere in porti e aree urbane.
• Efficienza energetica: Turbo-soffiante a trasmissione diretta con controllo inverter e design multi-stadio di tipo aeronautico; tubazioni ottimizzate e valvola VIGAN per gestione ermetica del prodotto.
• Braccio idraulico: Sistema idraulico esente da manutenzione per il posizionamento del braccio; il braccio può sollevare attrezzature ausiliarie per le operazioni di ormeggio.
• Sicuro per progetto: Studio ATEX, analisi del rischio e documentazione CE fornite; la sicurezza è integrata in fase di progettazione per ridurre la dipendenza da sistemi elettronici complessi.
• Semplice da utilizzare: Progettato per operazioni e manutenzione semplici; normalmente gestibile da un unico tecnico.

Installazioni di riferimento / Tipiche

• Douala, Camerun (2004): tipo 160 su ruote, 140 tph (cereali).
• Hautrage, Belgio (2008): NIV 320 su portale fisso, 300 tph (urea).
• Sète, Francia (2011): 400 tph scaricati su nastri di banchina.
• Daka, Bangladesh (2011): NIV 250 su portale fisso.
• Amirad, Iran (2013): 300 tph per grano.
• Dieppedalle, Francia (2014): 400 tph / 320 kW su portale fisso (cereali).
• Batangas, Filippine (2014): 250 tph / 160 kW su portale fisso (cereali).
• Roeselare, Belgio (2016): 200 tph / 132 kW (cereali).

Specifiche tecniche

• Serie tipiche torre: NIV (esempi: NIV 250, NIV 320).
• Capacità osservate: 140 tph (tipo 160) fino a 400 tph (installazioni a torre).
• Filtro: sistema autopulente a getto d'aria, superficie filtrante 68–166 m².
• Materiali: leghe altamente resistenti all'usura per valvola e tubazioni.
• Soffiante: turbo-soffiante a trasmissione diretta con controllo inverter; design multi-stadio aeronautico.
• Valvola: valvola di tipo VIGAN per scarico ermetico del prodotto.
• Braccio: idraulico, senza manutenzione; capace di sollevare attrezzature ausiliarie.
• Documentazione: studio ATEX, analisi dei rischi e fascicolo CE inclusi nel pacchetto di progetto.
• Uso previsto: scarico a rinfuso da chiatte per cereali, urea, grano e prodotti simili.
