Scaricatore industriale

per sfusodi naviper recipienti

Panoramica
Grazie alla sua consolidata esperienza nell'importazione ed esportazione di terminal in tutto il mondo, VIGAN fornisce soluzioni chiavi in mano per terminal per cereali e fertilizzanti, comprendenti progettazione, fabbricazione e messa in servizio di impianti completi.

Ambito chiavi in mano

• Scaricatori e caricatori navali pneumatici e meccanici
• Gru
• Trasportatori (a nastro e a catena)
• Stazioni di pesatura e insacchettamento
• Silos di stoccaggio e macchine portatili
• Supervisione dell'ingegneria e dei lavori civili

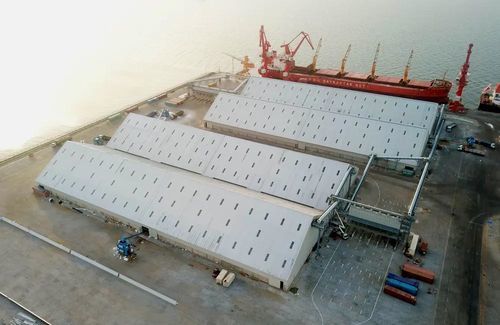

Studio di caso — Porto di Gibuti
La progettazione e la fabbricazione dei nuovi impianti di scarico polivalenti e dei depositi per Port De Djibouti S.A. (PDSA) sono stati subappaltati a VIGAN. Il nuovo terminal consente di scaricare, movimentare, stoccare e insacchettare cereali e fertilizzanti per un totale di circa +/- 2.000.000 tonnellate all'anno e gestisce navi da 30.000 fino a 100.000 DWT. Sono state realizzate due installazioni separate per cereali e fertilizzanti per evitare contaminazioni incrociate.

Attrezzature fabbricate e messe in servizio per lo scarico di cereali e fertilizzanti

• 1 scaricatore pneumatico navale NIV600 con capacità di scarico 600 tph / 500 kW, montato su rotaie
• Set di sistemi di trasporto a nastro e a catena
• 1 tramoggia su ruote con 3 linee di insacchettamento da 60 t/h e carico camion
• 14 linee di insacchettamento da 60 t/h
• 2 depositi a terra per un totale di 85.000 t (terminal cereali) e 2 depositi per un totale di 145.000 t (terminal fertilizzanti)
• 2 stazioni di carico camion alla rinfusa
• 2 tramogge di ricezione alla rinfusa

Galleria
Sono disponibili più immagini del terminal e delle attrezzature installate che mostrano impianti, trasportatori, scaricatori e aree di stoccaggio.

Specifiche tecniche

• Marca: VIGAN (VIGAN Engineering SA)
• Prodotto: Terminal chiavi in mano per movimentazione di materiali sfusi (cereali e fertilizzanti)
• Capacità installata (es. Gibuti): circa +/- 2.000.000 ton/anno
• Dimensione delle navi gestite: da 30.000 a 100.000 DWT
• Modello scaricatore: NIV600
• Capacità scaricatore: 600 tph
• Potenza scaricatore: 500 kW
• Montaggio scaricatore: su rotaie
• Linee di insacchettamento: 14 linee da 60 t/h; tramoggia con 3 linee da 60 t/h
• Capacità depositi: terminal cereali 85.000 t (totale), terminal fertilizzanti 145.000 t (totale)
• Sistemi di trasporto: trasportatori a nastro e a catena
• Attrezzature aggiuntive: gru, stazioni di pesatura, macchine portatili, stazioni di carico camion, tramogge di ricezione
