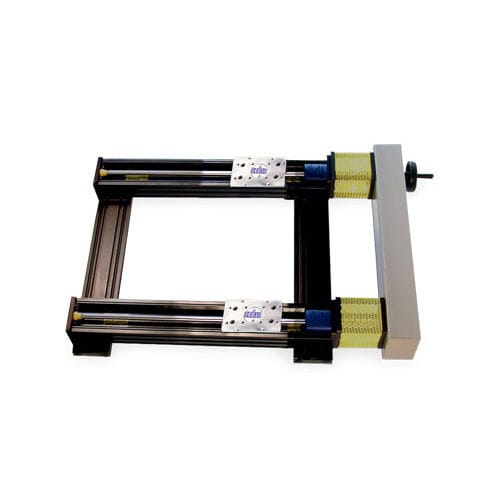

Piastra di posizionamento lineare BiSlide®PC1

a motoremanualemultiasse

Caratteristica del sistema due Assemblee lineari identiche di Velmex BiSlide accoppiate con una cinghia di sincronizzazione per determinare il funzionamento sincrono. Può trattare i carichi a 600 libbre. (272 chilogrammi) ed è disponibili in molte lunghezze standard fino a 80 pollici (203,2 cm). L'Assemblea Parallelo-accoppiata di BiSlide è disponibile sia nei modelli manuali che con comando a motore. I modelli motorizzati caratterizzano un doppio motore dell'asse su uno scorrevole e un meccanismo del supporto resistente sull'altro scorrevole. Le versioni manuali hanno il meccanismo del supporto su entrambi gli scorrevoli. Una manopola e manovellismi la cinghia di sincronizzazione che a sua volta guida le madreviti. È possibile inoltre alle parallelo-coppie BiSlides azionato a cinghia. Mentre azionato a cinghia BiSlides tipicamente trattare i carichi più leggeri e le velocità più veloci, i vantaggi di entrambi i sistemi può essere incorporato in uno. In tal modo aumentate la dimensione del carico utile che il sistema dell'Cinghia-azionamento può trattare l'attimo allo stesso tempo, aumentando la velocità e la traversata del BiSlide Parallelo-accoppiato. Azionati a cinghia caratteristica del sistema un accoppiamento dell'albero motore invece della cinghia di sincronizzazione al sincronizzato all'operazione del BiSlides parallelo. Costruito con i modi anodizzati e di alluminio del duro cappotto della coda di rondine ed i cuscinetti lineari regolari di moto PTFE; Le Assemblee di BiSlide consegnano il più alta rigidità per vita più lunga e movimento più preciso. Le traversate più lunghe includono i separatori speciale-progettati hanno montato perpendicolare alla base per tenere il sistema parallelamente e per aggiungere la stabilità extra. L'intero sistema è compreso la nostra progettazione provata del segnale di BiSlide ed ha tutte le stesse caratteristiche delle fasi di Velmex BiSlide di rinomanza.
