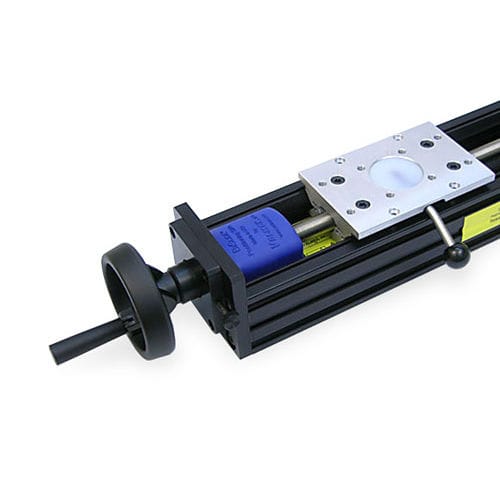

Piastra di posizionamento lineare BiSlide®MR10 series

manualemonoassialea coda di rondine

Il Velmex BiSlide che posiziona la progettazione modulare della fase lo rende altamente configurabile per un gran numero di applicazioni moto controlle differenti. L'assemblea manuale di BiSlide è disponibile in una scelta delle lunghezze della corsa lineari fino a 84 pollici. Costruito con i modi anodizzati e di alluminio del duro cappotto della coda di rondine ed i cuscinetti regolari di moto PTFE; BiSlides consegna il più alta rigidità per vita più lunga e movimento più preciso. BiSlides ha una capacità di carico di 300 libbre. (136 chilogrammi.) orizzontalmente e 100 libbre. (45,4 chilogrammi.) verticalmente. L'accuratezza rettilinea è 0,003" (0,076 millimetri) sopra l'intera lunghezza della corsa. La ripetibilità è a 0,0002 pollici (0,005 millimetri). Poiché le componenti di BiSlide sono intercambiabili, possono essere modificate facilmente all'occorenza. Si, due ed i sistemi giroscopici sono creati semplicemente serrando insieme le componenti standard che utilizzano i vantaggi di telaio della T-scanalatura.
