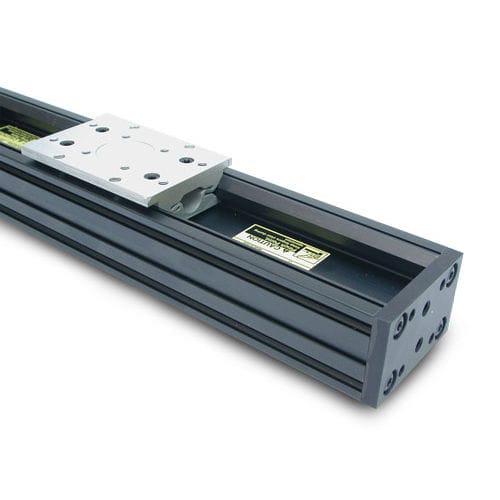

Piastra di posizionamento lineare BiSlide®MF10

manualea coda di rondinestandard

Il design modulare dello stadio di posizionamento BiSlide di Velmex lo rende altamente configurabile per una moltitudine di diverse applicazioni di controllo del movimento. Il montaggio manuale BiSlide è disponibile in una scelta di distanze lineari fino a 84 pollici. Costruito con guide a coda di rondine in alluminio anodizzato con rivestimento duro e cuscinetti in PTFE; i BiSlides offrono una maggiore rigidità per una maggiore durata e movimenti più precisi. I BiSlides hanno una capacità di carico di 300 libbre. (136 kg.) orizzontalmente e 100 libbre. (45,4 kg.) in verticale. La precisione in linea retta è di 0,003" (0,076 mm) sull'intera corsa. La ripetibilità è di 0,0002 pollici (0,005 mm) Poiché i componenti BiSlide sono intercambiabili, possono essere facilmente riconfigurati in caso di necessità. I sistemi a uno, due e tre assi vengono creati semplicemente avvitando insieme i componenti standard utilizzando i vantaggi dell'intelaiatura a T.
