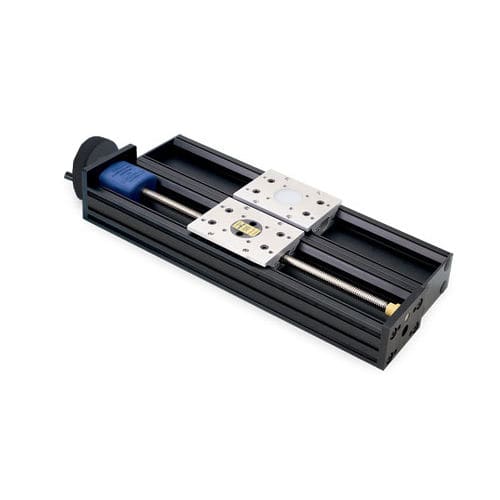

Piastra di posizionamento lineare BiSlide®MT10 series

manualea coda di rondinemodulare

Sistemi di posizionamento multiasse estremamente accurati e precisi possono essere assemblati rapidamente e facilmente utilizzando gli assemblaggi manuali Velmex BiSlide Assemblies. Sono disponibili diverse versioni ad azionamento manuale, tra cui Free-motion, Vite a piombo con pomello e manovella, gruppi verticali con pomello in tandem e pomello laterale. Il design modulare dello stadio di posizionamento BiSlide di Velmex lo rende altamente configurabile per una moltitudine di diverse applicazioni di controllo del movimento. Il montaggio manuale BiSlide è disponibile in una scelta di distanze lineari fino a 84 pollici. Costruito con guide a coda di rondine in alluminio anodizzato con rivestimento duro e cuscinetti in PTFE; i BiSlides offrono una maggiore rigidità per una maggiore durata e movimenti più precisi. I BiSlides hanno una capacità di carico di 300 libbre. (136 kg.) orizzontalmente e 100 libbre. (45,4 kg.) in verticale. La precisione in linea retta è di 0,003" (0,076 mm) sull'intera corsa. La ripetibilità è di 0,0002 pollici (0,005 mm) Poiché i componenti BiSlide sono intercambiabili, possono essere facilmente riconfigurati in caso di necessità. I sistemi a uno, due e tre assi vengono creati semplicemente avvitando insieme i componenti standard utilizzando i vantaggi dell'intelaiatura a T.
