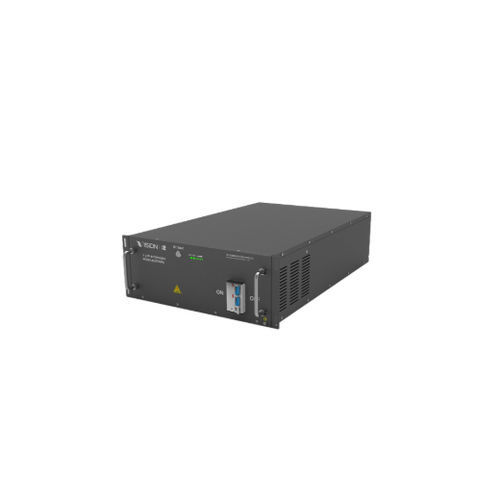

Sistema di batterie LFP REVO

modulareper UPSfuori rete

Panoramica
La serie REVO è la linea di batterie al litio sviluppata da Vision Group per diverse applicazioni UPS. La serie REVO monofase SP presenta un design integrato all‑in‑one, con dimensioni compatte, manutenzione agevole e opzioni di configurazione flessibili.

Scenari di applicazione

• Centri dati
• Istituti finanziari
• Trasporto ferroviario
• Alimentazione di backup per aree non connesse alla rete

Dati rapidi sulla batteria

• Tipo di batteria: Fosfato di ferro e litio (LFP)
• Efficienza di scarica: >90%
• Vita utile progettuale: 15 anni

Caratteristiche principali

• Design modulare: supporta l'installazione di moduli batteria interni ed esterni per una facile integrazione e ottimizzazione dello spazio
• Architettura di gestione multi‑livello: compatibile con BMS secondari e terziari; supporta il funzionamento in parallelo dei pacchi batteria e un'espansione futura flessibile
• Compatibilità multi‑protocollo di comunicazione: supporta CANBUS e MODBUS per l'integrazione con host UPS e sistemi di supervisione
• Monitoraggio ad alta precisione: accuratezza del controllo della tensione ±3mV e gestione della temperatura ±1°C per garantire la coerenza delle celle e un funzionamento stabile

Specifiche
Modello | Capacità | Modello cella | Connessione serie‑parallelo | Dimensioni (mm) Lunghezza*Larghezza*Altezza | Energia nominale (kWh)
SP12-9 | 12.8V9AH | 12.8V9AH | 4S1P | 152*65*98 | 0.115
SP12-100 | 12.8V100AH | 3.2V100AH | 4S1P | 330*171*220 | 1.28
SP12-200 | 12.8V200AH | 3.2V100AH | 4S2P | 522*238*223 | 2.56
SP36-50 | 38.4V50AH | 3.2V50AH | 12S1P | 442*350*189 | 1.92
SP36-100 | 38.4V100AH | 3.2V100AH | 12S1P | 442*420*177 | 3.84
SP36-200 | 38.4V200AH | 3.2V100AH | 12S2P | 440*610*174 | 7.68
SP48-50 | 48V50AH | 3.2V50AH | 15S1P | 442*470*149 | 2.4
SP48-100 | 48V100AH | 3.2V100AH | 15S1P | 442*470*149 | 4.8
SP51.2-50 | 51.2V50AH | 3.2V50AH | 16S1P | 442*500*177 | 2.56
SP51.2-100 | 51.2V100AH | 3.2V100AH | 16S1P | 442*500*177 | 5.12
SP51.2-200 | 51.2V200AH | 3.2V100AH | 16S2P | 442*900*149 | 10.24
SP72-50 | 72V50Ah | 3.2V50AH | 23S1P | 440*650*174 | 3.68
SP72-100 | 72V100Ah | 3.2V100AH | 23S1P | 440*650*174 | 7.36
SP192-9 | 192V9Ah | 12.8V9AH | 15S1P | 442*800*149 | 1.72
SP192-28 | 192V28Ah | 3.2V6AH | 60S5P | 440*700*174 | 5.37

Specifiche tecniche

• Manufacturer/Brand: Vision Group
• Linea prodotto: REVO Single-Phase SP Series
• Chimica: Fosfato di ferro e litio (LFP)
• Vita utile progettuale: 15 anni
• Efficienza di scarica: >90%
• Precisione controllo tensione: ±3mV
• Precisione gestione temperatura: ±1°C
• Protocolli di comunicazione: CANBUS, MODBUS
• Modulo‑larità: supporta moduli interni ed esterni e funzionamento in parallelo
• Applicazioni: centri dati, istituti finanziari, trasporto ferroviario, backup off‑grid
