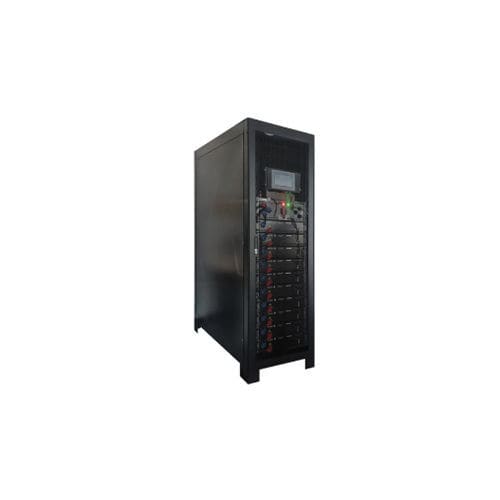

UPS trifase REVO

a ioni di litioLFPmodulare

Panoramica
Il sistema di batterie agli ioni di litio per UPS trifase REVO utilizza celle Fosfato di Ferro Litio (LFP) e un'architettura di protezione a quattro livelli. Fornisce risposta antincendio a livello di armadio in pochi secondi, gestione completa delle celle e una vita utile progettata fino a 15 anni con 62.500 cicli @1C. È disponibile una piattaforma cloud intelligente opzionale per migliorare visibilità ed efficienza di O&M.

Scenari di applicazione

• Data center
• Istituzioni finanziarie
• Trasporto ferroviario
• Backup di alimentazione in siti off-grid o remoti

Fatti rapidi sulla batteria

• Chimica della batteria: fosfato di ferro-litio (LFP)
• Efficienza di scarica: 65%
• Vita progettata: 15 anni

Caratteristiche principali

• Design modulare
  Consegna prefabbricata per trasporto semplificato e rapido montaggio in sito
• Connessione in serie multi-modulo
  Supporta configurazioni di tensione flessibili per diversi requisiti
• Connessione in parallelo multi-modulo
  Permette espansione di potenza scalabile in base al carico
• Compatibilità con architetture UPS
  Supporta connessioni a due e tre fili e topologie UPS principali
• Gestione controllabile della corrente di circolazione
  Consente l'uso misto di moduli nuovi e usurati per ridurre costi di manutenzione e sostituzione

Applicazioni industriali

• Soluzioni batteria per UPS e AIDC
• Soluzioni batteria per telecom
• Soluzioni per trazione
• Soluzioni di accumulo energetico

Specifiche
Modulo:
Model | Capacity | Cell Model | Series/parallel configuration | Dimension (mm) L W H | Rated Energy (kwh)
TPH10 | 51.2V50AH | 50Ah | 1P16S | 442*600*127 | 2.05
TP10 | 51.2V50AH | 50Ah | 1P16S | 442*690*106 | 2.56
TP20 | 51.2V100AH | 50Ah | 2P16S | 442*800*150 | 5.12
TPL5 | 51.2V100AH | 100Ah | 1P16S | 442*690*108 | 5.12
TPL10 | 51.2V200AH | 100Ah | 2P16S | 442*800*149 | 10.24

Rack:
Model | Capacity | Module Model | Number of modules | Dimension (mm) L*W*H | Rated Energy (kwh)
TPH160 | 409.6V 50AH | TPH10 | 8 | 600*1000*2000 | 16.38
TPH200 | 512V 50AH | TPH10 | 10 | 600*1000*2000 | 20.48
TPH240 | 614.4V 50AH | TPH10 | 12 | 600*1000*2000 | 24.50
TP80 | 409.6V 50AH | TP10 | 8 | 600*1000*2000 | 20.48
TP100 | 512V 50AH | TP10 | 10 | 600*1000*2000 | 25.60
TP120 | 614.4V 50AH | TP10 | 12 | 600*1000*2000 | 30.72
TP140 | 716.8V 50AH | TP10 | 14 | 600*1000*2300 | 35.84
TP160 | 409.6V 100AH | TP20 | 8 | 600*1000*2000 | 40.96
TP200 | 512V 100AH | TP20 | 10 | 600*1000*2000 | 51.20
TP220 | 563.2V 100AH | TP20 | 11 | 600*1000*2300 | 56.32
TP240 | 614.4V 100AH | TP20 | 12 | 600*1000*2300 | 61.44
TPL40A | 409.6V 100AH | TPL5 | 8 | 600*1000*2000 | 40.96
TPL50A | 512V 100AH | TPL5 | 10 | 600*1000*2000 | 51.20
TPL60A | 614.4V 200AH | TPL5 | 12 | 600*1000*2000 | 61.44
TPL80 | 409.6V 200AH | TPL20 | 8 | 600*1000*2000 | 81.92
TPL100 | 512V 200AH | TPL20 | 10 | 600*1000*2000 | 102.4
TPL120 | 614.4V 200AH | TPL20 | 12 | 600*1000*2300 | 122.8

FAQ (punti tecnici selezionati)

• Cosa causa il fallimento dell'autocontrollo comunicazione/tensione/temperatura?
  Possibili cause: problemi di cablaggio; impostazioni DIP switch errate; connessione cavo di rete scadente.
  Controlli suggeriti: ispezionare i cavi di rete tra CBMS e GBMS; verificare impostazioni DIP e resistenze di terminazione CAN/485; controllare connessioni per cattivo contatto o allentamento.
• Perché la batteria non può essere caricata?
  Possibili cause: guasto del caricabatterie o della scheda madre UPS; protezione attivata per sovrascarica (tensione sotto il cutoff); malfunzionamento del BMS.
  Controlli suggeriti: verificare che l'uscita del caricabatterie corrisponda alle specifiche della batteria; tentare l'attivazione con attrezzatura professionale; ispezionare il BMS per guasti.

Specifiche tecniche

• Chimica batteria: fosfato di ferro-litio (LFP)
• Efficienza di scarica: 65%
• Vita progettata: 15 anni
• Cicli di vita: 62.500 cicli @1C
• Sicurezza: protezione a quattro livelli; risposta antincendio a livello di armadio in pochi secondi; monitoraggio cellulare integrato in tempo reale 24/7
• Modularità: moduli in armadio 19" standard; consegna prefabbricata; cablaggio frontale completo per manutenzione semplificata
• Configurazione tensione: supporta 51.2V (5 ≤ n ≤ 14 in serie)
• Scalabilità: supporta connessioni serie e parallelo multi-modulo
• Compatibilità: supporta connessioni UPS a due e tre fili
• Caratteristiche del rack: display visivo per stato in tempo reale; FCL preinstallato per ridurre al minimo il cablaggio in sito
