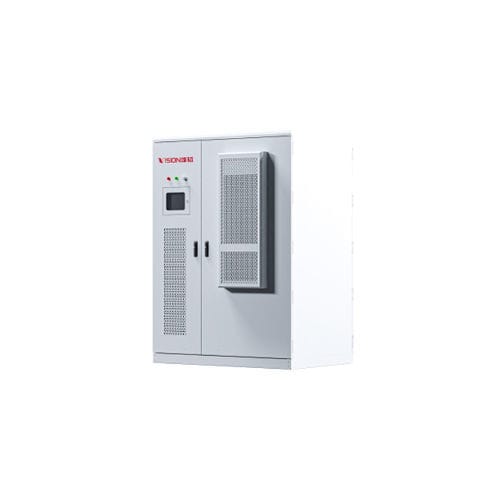

Sistema di stoccaggio di energia LFP CBES

in containersfuori reteraffreddato ad aria

Panoramica
L'armadio ibrido off‑grid integrato PV‑storage raffreddato ad aria adotta un'architettura DC‑coupled PV‑storage, supportando ingressi fotovoltaici multicanale e diverse strategie operative PV‑storage. Il design modulare integrato consente l'esercizio in parallelo di più armadi e una rapida espansione della capacità. Lo switchin senza interruzioni tra modalità connessa alla rete e off‑grid permette di adattarsi a scenari quali peak shaving e valley filling, espansione dinamica della capacità, demand response, alimentazione di backup e microreti.

Scenari di applicazione

• Peak shaving e valley filling
• Espansione dinamica della capacità
• Demand‑side response
• Alimentazione di backup
• Microgrid

Informazioni rapide sulla batteria

• Tipo di batteria: Litio Ferro Fosfato (LFP)
• Specifiche cella: 3,2 V / 280 Ah
• Intervallo di temperatura operativa: -30℃ a +55℃
• Metodo di raffreddamento: Raffreddamento ad aria
• Normative: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Caratteristiche principali

• Garanzia di sicurezza e integrazione di sistema

  • Sistema antincendio a più livelli collegati per soppressione efficace e prevenzione delle ri‑accensioni.
  • Supporta il collegamento con BMS, EMS e sistemi antincendio per una gestione della sicurezza a ciclo chiuso sull'intero impianto.
• Gestione dell'energia e modalità operative

  • Progettazione integrata rete/off‑grid adatta a diversi requisiti di ingresso di potenza.
  • Commutazione fluida tra modalità di rete e off‑grid con tempo di commutazione ≤ 20 ms per garantire alimentazione ininterrotta alle utenze critiche.
  • Commutazione intelligente delle modalità per supportare molteplici scenari operativi PV‑storage in base alla domanda.
  • Architettura DC‑coupled che supporta più ingressi PV per aumentare l'efficienza di utilizzo dell'energia.
• Design modulare e facile distribuzione

  • Design modulare integrato che consente collegamenti in parallelo flessibili per capacità di potenza scalabili.
  • Supporta manutenzione modulare online e sostituzione semplice per migliorare l'uptime operativo.
  • Configurazione plug‑and‑play che richiede minima installazione in sito per un rapido dispiegamento e riduzione dei costi di costruzione.
• Operazione intelligente e gestione del ciclo di vita

  • Supporta aggiornamenti OTA, manutenzione via app e gestione cloud‑edge collaborativa.
  • Fornisce diagnosi dei guasti lungo tutto il ciclo di vita, valutazione dello stato di salute e allarmi precoci per garantire operatività stabile a lungo termine.

Applicazioni industriali

• Soluzioni di accumulo energetico
• Sistemi di alimentazione di backup
• Microgrid e generazione distribuita

Specifiche (sintesi)
Modello: CBES‑50kW/229kWh | CBES‑105kW/229kWh | CBES‑50kW/215kWh | CBES‑105kW/215kWh
Tipo di cella: LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah | LFP 3.2V/280Ah
Energia nominale: 229 kWh | 229 kWh | 215 kWh | 215 kWh
Dimensioni (L×P×A): 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm | 1700×1260×2300 mm
Peso: 2,6 t | 2,6 t | 2,5 t | 2,5 t
Temperatura operativa: -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃ | -30℃ ~ +55℃
Umidità relativa: 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95%
Metodo di raffreddamento: Raffreddamento ad aria | Raffreddamento ad aria | Raffreddamento ad aria | Raffreddamento ad aria
Sistema antincendio: Soppressione con aerosol | Soppressione con aerosol | Soppressione con aerosol | Soppressione con aerosol
Interfaccia di comunicazione: Ethernet | Ethernet | Ethernet | Ethernet
Protocollo di comunicazione: Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP | Modbus TCP/IP
Norme: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000 | GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000

Specifiche tecniche

• Nome serie: CBES
• Chimica batteria: Litio Ferro Fosfato (LFP), cella 3.2V/280Ah
• Configurazioni nominali disponibili: varianti da 229 kWh e 215 kWh (modelli elencati sopra)
• Dimensioni armadio (unità): 1700 × 1260 × 2300 mm
• Peso unità: ca. 2,5–2,6 t a seconda del modello
• Temperatura operativa: -30℃ a +55℃
• Tolleranza umidità relativa: 0–95%
• Raffreddamento: Progetto raffreddato ad aria
• Soppressione incendi: Sistema di soppressione ad aerosol
• Comunicazione: Interfaccia Ethernet, protocollo Modbus TCP/IP
• Norme chiave: GB/T36276, GB/T34120, GB/T34131, IEC62619, IEC62477, IEC61000
